Назначение

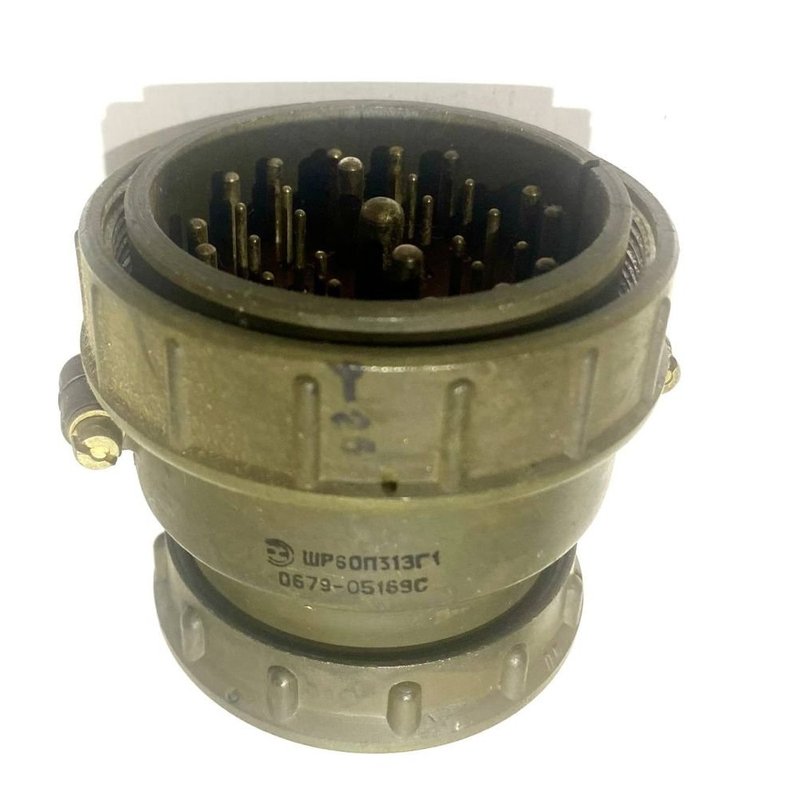

ШР60П31НШ1 — кабельная розетка низкочастотного цилиндрического электрического соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Соединитель используется для коммутации электрических цепей в приборах и кабельных сборках, где требуется разъемное резьбовое сочленение.

Изделие рассчитано на внутренний монтаж в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Наружное использование допускается при защите от дождя, динамической пыли и солнечного излучения. Артикул изделия: 11032.

Технические характеристики

• рабочее напряжение — до 850 В амплитудного значения;
• частотный диапазон — до 3 МГц;
• рабочий ток — до 7 А на контактах диаметром 1,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• синусоидальная вибрация — от 1 до 5000 Гц с ускорением до 300 м/с²;
• рабочая температура — от -60 до +60 °C;
• допустимая смена температур — до +110 °C;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Указанные характеристики относятся к контактам диаметром 1,5 мм и определяют работу изделия в низкочастотных электрических цепях.

Расшифровка обозначения

Обозначение ШР60П31НШ1 содержит следующие элементы:

• ШР — тип соединителя: негерметичный;
• 60 — условный размер корпуса;
• П — конструктивное исполнение без патрубка для приборной части или с прямым патрубком для кабельной части;
• 31 — количество контактов и их комбинация;
• Н — нормальные габариты;
• Ш — контакты с покрытием серебром;
• 1 — одношпоночная поляризация.

Такая структура обозначения позволяет определить исполнение, число контактов, габарит и тип покрытия контактов.

Условия применения и монтаж

Монтаж изделия выполняется пайкой в объеме. Вид сочленения — резьбовой. Одношпоночная поляризация исключает неправильное подключение ответной части. Конструкция рассчитана на эксплуатацию в климатическом исполнении УХЛ2 по ГОСТ 15150-69.

При наружном применении необходимо обеспечить защиту от дождя, динамической пыли и солнечного излучения. Диапазон рабочих температур от -60 до +60 °C и допустимая смена температур до +110 °C позволяют применять соединитель в различных климатических условиях.

Количество сочленений-расчленений 500, минимальная наработка 1000 часов и срок сохраняемости 15 лет задают ресурсные параметры изделия в составе оборудования.
