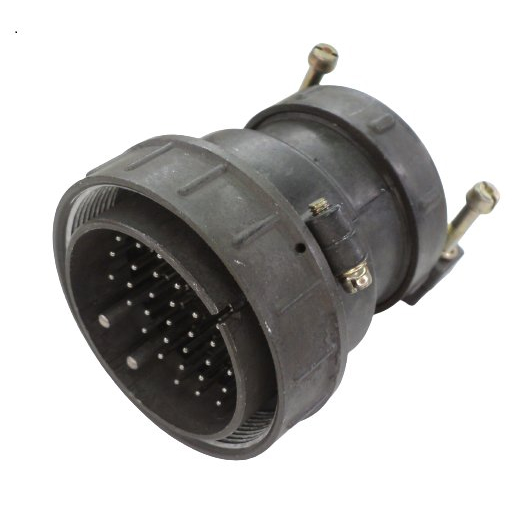

ШР60П31НГ1Н ВИЛКИ

Цена:

2600 ₽

Технические характеристики

ШР60П31НГ1Н – это кабельная вилка из серии цилиндрических низкочастотных соединителей типа ШР, предназначенная для соединения кабелей между собой или с приборной аппаратурой в цепях постоянного и переменного тока.

ШР60П31НГ1Н применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре как соединитель общего назначения для передачи электрических сигналов и питаний.
Эта вилка используется в наземных и судовых устройствах, в том числе в условиях повышенных вибраций и ударных нагрузок, благодаря механической прочности конструкции.

Тип соединителя: ШР – цилиндрический низкочастотный разъем объемного монтажа с резьбовым соединением.
Условный размер корпуса: 60 – относится к габаритной серии ШР60.
Конструктивное исполнение: П – прямой кабельный патрубок, с накидной гайкой для неэкранированного кабеля.

Количество контактов: 31 шт.
Диаметры контактов типичны для пары “60П31”:
- около 14 контактов Ø 1,5 мм,
- около 14 контактов Ø 2,5 мм,
- 2 контакта Ø 3,5 мм,
- 1 контакт Ø 5,5 мм.
  Материал контактов и изолятора обычно выполнен в соответствии с ТУ (АШДК.434410.060 ТУ и аналогичными), изолятор – бакелит, корпус из алюминиевого сплава.

Вилка рассчитана на кабельное оконцевание: кабель заводится в патрубок, зажимается ответной гайкой, контактный проводник подключается к контактам пайкой.
Соединение с розеткой обеспечивается резьбовым накрутом гайки, что обеспечивает надежный электрический контакт и механическую фиксацию.

Предельные рабочие токи:
- для Ø 1,5 мм – до долей десятков ампер (единицы–десятки А),
- для Ø 2,5 мм – порядка десятков ампер,
- для Ø 3,5 и 5,5 мм – до десятков ампер, в зависимости от конкретных технических условий.
Контактные сопротивления невелики (единицы–доли миллиом), что обеспечивает хороший провод импульсных и силовых цепей.

Разъем рассчитан на многократные сочленения–расчленения порядка нескольких сотен циклов, а также на минимальную наработку порядка тысяч часов.
Оборудование с такими соединителями может эксплуатироваться при температурах от примерно –60 до +60 °C, при высокой влажности и изменениях атмосферного давления, что соответствует требованиям для наземных и судовых условий.

Описание

Назначение соединителя ШР60П31НГ1Н

ШР60П31НГ1Н представляет собой кабельную вилку из серии цилиндрических низкочастотных соединителей типа ШР. Основное назначение изделия — соединение кабелей между собой или с приборной аппаратурой в цепях постоянного и переменного тока. Соединитель применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре как разъём общего назначения для передачи электрических сигналов и питающих напряжений.

Благодаря механической прочности конструкции вилка допускает эксплуатацию в наземных и судовых устройствах, в том числе в условиях повышенных вибраций и ударных нагрузок. Изделие предназначено для кабельного оконцевания: кабель заводится в патрубок, зажимается ответной гайкой, а контактные проводники подключаются к контактам пайкой.

Конструктивные особенности

Соединитель относится к цилиндрическим низкочастотным разъёмам объёмного монтажа с резьбовым соединением. Условный размер корпуса 60 определяет принадлежность к габаритной серии ШР60. Конструктивное исполнение П означает прямой кабельный патрубок с накидной гайкой для неэкранированного кабеля.

Количество контактов составляет 31 шт. Диаметры контактов типичны для пары «60П31»:

около 14 контактов диаметром 1,5 мм;
около 14 контактов диаметром 2,5 мм;
2 контакта диаметром 3,5 мм;
1 контакт диаметром 5,5 мм.

Материал корпуса — алюминиевый сплав, изолятор выполнен из бакелита в соответствии с техническими условиями, включая АШДК.434410.060 ТУ и аналогичные. Соединение с ответной розеткой обеспечивается резьбовым накрутом гайки, что гарантирует надёжный электрический контакт и механическую фиксацию сочленённой пары.

Электрические и эксплуатационные параметры

Предельные рабочие токи зависят от диаметра контактов. Для контактов диаметром 1,5 мм ток составляет от единиц до десятков ампер, для контактов 2,5 мм — порядка десятков ампер, для контактов 3,5 мм и 5,5 мм — до десятков ампер в зависимости от конкретных технических условий. Контактные сопротивления невелики и составляют единицы или доли миллиома, что обеспечивает качественное прохождение импульсных и силовых цепей.

Разъём рассчитан на многократные сочленения и расчленения порядка нескольких сотен циклов. Минимальная наработка составляет порядка тысяч часов. Оборудование с такими соединителями может эксплуатироваться при температурах примерно от минус 60 до плюс 60 градусов Цельсия, при высокой влажности и изменениях атмосферного давления, что соответствует требованиям для наземных и судовых условий.

Применение

ШР60П31НГ1Н используется в составе кабельных сборок и внутриприборного монтажа там, где требуется разъёмное соединение с высокой механической надёжностью и стабильными электрическими характеристиками. Изделие востребовано в промышленной электронике, радиотехническом оборудовании, судовой аппаратуре и наземных системах, работающих в условиях вибраций, перепадов температур и повышенной влажности.
