Назначение соединителя ШР60П31НГ1Н

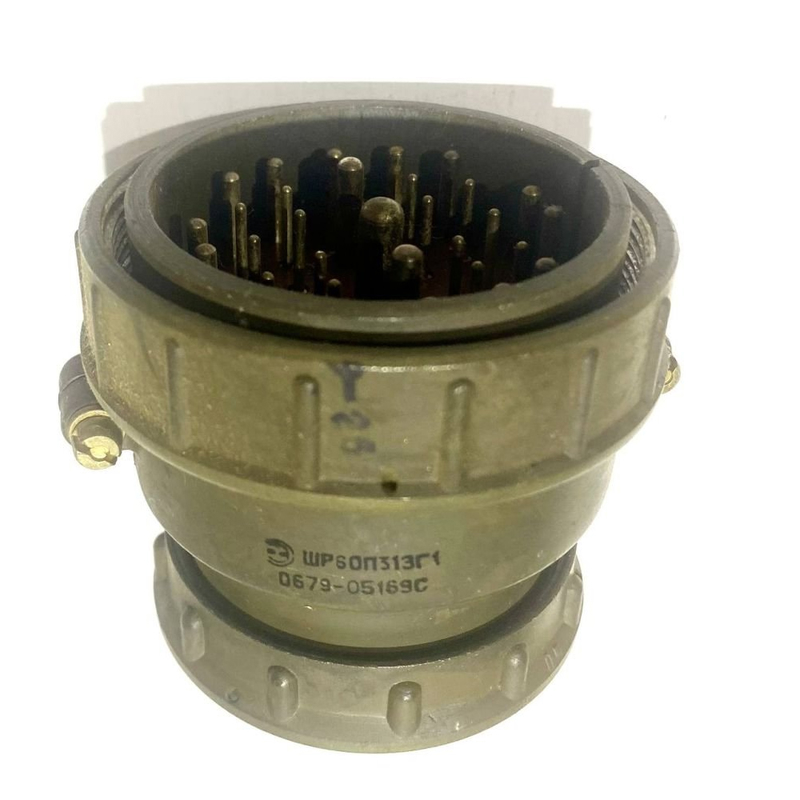

ШР60П31НГ1Н представляет собой низкочастотный цилиндрический электрический соединитель кабельного типа с прямым патрубком и гайкой. Изделие предназначено для работы с неэкранированными кабелями и применяется в радиоэлектронной и радиотехнической аппаратуре. Основная задача соединителя — обеспечение надёжного разъёмного соединения в электрических цепях переменного и постоянного тока.

Конструкция выполнена по блочно-кабельной схеме с резьбовым соединением и одношпоночной поляризацией корпуса. Такое решение исключает неправильное сочленение ответных частей и гарантирует стабильное положение контактов при эксплуатации. Прямой патрубок упрощает ввод кабеля и фиксацию проводников, а наличие гайки обеспечивает плотное и контролируемое резьбовое соединение.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР60П31НГ1Н содержит полную информацию о типе и параметрах изделия. Каждый символ обозначения имеет строго определённое значение:

• ШР — тип соединителя;
• 60 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком для кабельной части;
• 31 — количество контактов;
• Н — нормальные габариты;
• Г1 — вилка;
• Н — исполнение.

Соединитель относится к категории ШР60 и имеет артикул 11029. Данная серия характеризуется высокой механической прочностью корпуса, устойчивостью к внешним воздействиям и длительным сроком службы. Наличие 31 контакта позволяет использовать изделие в многопроводных схемах, где требуется передача значительного числа сигналов или силовых цепей.

Технические характеристики

Электрические параметры соединителя обеспечивают его применение в широком диапазоне задач. Изделие рассчитано на рабочее напряжение до 850 В по амплитудному значению. Рабочая частота достигает 3 МГц, что соответствует требованиям низкочастотной аппаратуры. Рабочий ток составляет до 70 А и зависит от сечения применяемого провода.

Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокое качество диэлектрических материалов и надёжную изоляцию контактов. Соединитель выдерживает температуру окружающей среды от минус 60 до плюс 60 градусов Цельсия. При этом допускается перегрев контактов до плюс 110 градусов Цельсия. Атмосферное давление, при котором сохраняется работоспособность, составляет до 1,3·10 в минус четвёртой степени Па.

Ресурс изделия — не менее 500 циклов сочленений-расчленений при наработке 1000 часов. Срок сохраняемости — 15 лет. Эти показатели подтверждают долговечность и стабильность электрических характеристик на протяжении всего срока эксплуатации.

Условия эксплуатации

ШР60П31НГ1Н подходит для внутреннего и наружного применения при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ, что допускает использование в умеренном и холодном климате. Изделие устойчиво к механическим нагрузкам: выдерживает вибрации, одиночные удары до 5000 метров в секунду за секунду и многократные удары до 350 метров в секунду за секунду. Линейные нагрузки достигают 2000 метров в секунду за секунду.

Соединитель сохраняет заявленные характеристики при соблюдении правил монтажа и эксплуатации. Резьбовое соединение должно затягиваться с усилием, обеспечивающим полное прилегание контактных пар без деформации корпуса. Правильная разделка кабеля и надёжная фиксация проводников в контактных хвостовиках напрямую влияют на стабильность электрического контакта и срок службы всего узла.

Применение

Основная область применения ШР60П31НГ1Н — радиоэлектронная и радиотехническая аппаратура, где требуется разъёмное соединение неэкранированных кабелей с большим числом проводников. Изделие востребовано в промышленном оборудовании, измерительных комплексах, системах управления и передачи сигналов. Благодаря широкому температурному диапазону и стойкости к механическим воздействиям соединитель может применяться в составе аппаратуры, эксплуатируемой в сложных условиях.

Конструкция с прямым патрубком удобна при монтаже кабельных трасс, где направление ввода кабеля перпендикулярно плоскости сочленения. Гайка обеспечивает быстрое и надёжное соединение без применения специального инструмента. Изделие рассчитано на многократное использование и сохраняет электрические параметры после большого числа циклов сочленений.
