Назначение и область применения

Кабельная вилка ШР60П31НГ1 представляет собой цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Изделие используется в электротехнической и радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение с возможностью многократного сочленения и расчленения.

Соединитель рассчитан на эксплуатацию в негерметичных условиях и может применяться как для внутреннего, так и для наружного монтажа при обязательной защите от прямого воздействия атмосферных осадков и пыли. Климатическое исполнение УХЛ обеспечивает стабильную работу в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия, что позволяет использовать вилку в системах с жёсткими требованиями к температурной стойкости.

Конструктивные особенности

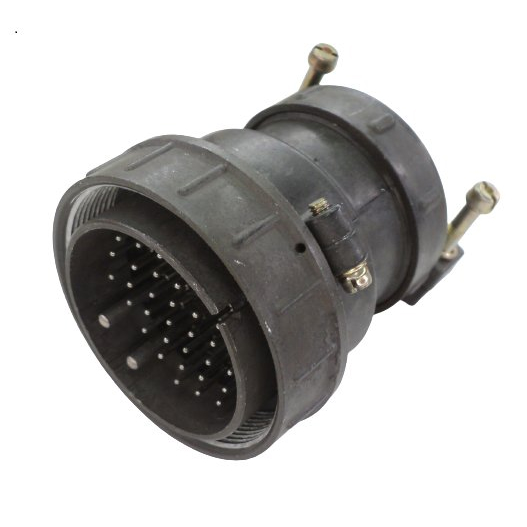

Вилка ШР60П31НГ1 имеет условный размер корпуса 60 и относится к кабельной части соединителя с прямым патрубком. Корпус выполнен из пластмассы, что обеспечивает снижение массы изделия при сохранении необходимой механической прочности. Сочленение с ответной частью осуществляется резьбовым способом, а одношпоночная поляризация корпуса исключает возможность неправильной ориентации при соединении.

Контактная группа

Соединитель оснащён 31 контактом, распределённым по диаметрам следующим образом:

• 14 контактов диаметром 1,5 мм — максимальный ток 20 А на каждый контакт;
• 14 контактов диаметром 2,5 мм — максимальный ток 35 А на каждый контакт;
• 2 контакта диаметром 3,5 мм — максимальный ток 50 А на каждый контакт;
• 1 контакт диаметром 5,5 мм — максимальный ток 100 А.

Суммарная максимальная токовая нагрузка на соединитель достигает 552 А. Покрытие контактов выполнено из никеля, что обеспечивает стабильное переходное сопротивление и защиту от коррозии. Патрубок вилки предназначен для неэкранированного кабеля.

Электрические и эксплуатационные параметры

Сопротивление изоляции соединителя составляет не менее 5000 МОм, что гарантирует высокую степень электрической развязки между контактами и корпусом. Изделие выдерживает до 500 циклов сочленения-расчленения без потери рабочих характеристик. Минимальная наработка составляет 1000 часов, что подтверждает долговечность конструкции при соблюдении условий эксплуатации.

Вилка ШР60П31НГ1 полностью взаимосочленяема с розетками соответствующего типоразмера серии ШР60, что обеспечивает универсальность применения в составе уже существующих систем и оборудования. Изделие не является герметичным, поэтому при наружном монтаже необходимо предусматривать дополнительные меры защиты от влаги.

Соединитель ориентирован на применение в стационарных и передвижных электроустановках, контрольно-измерительной аппаратуре, промышленном оборудовании и системах электропитания, где требуется высокая плотность компоновки контактов при значительных токовых нагрузках.
