Назначение изделия

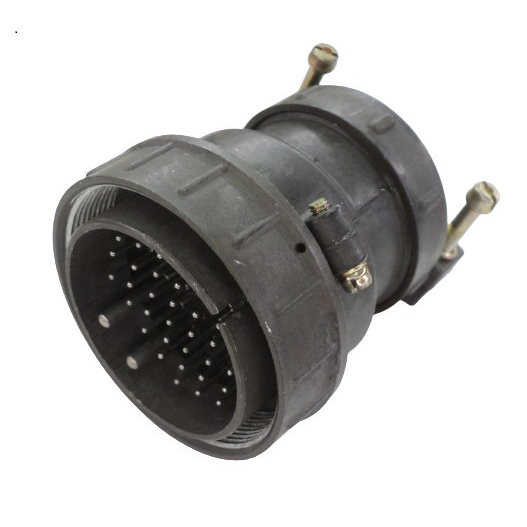

ШР60П31НГ1 представляет собой кабельную вилку цилиндрического низкочастотного соединителя с прямым патрубком и гайкой, предназначенную для работы с неэкранированным кабелем. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и используется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Конструкция допускает эксплуатацию как во внутренних, так и в наружных условиях при условии обеспечения защиты от пыли и влаги силами потребителя. Климатическое исполнение соответствует категории УХЛ, что подтверждает пригодность изделия для умеренного и холодного климата.

Технические характеристики

Изделие соответствует требованиям ТУ 6313-022-61929916-2015 в общепромышленном исполнении и имеет действующий сертификат ЕАЭС RU C-RU.АБ53.В.00929/21. Условный размер корпуса составляет 60, количество контактов — 31 штука.

Основные электрические параметры:

• Максимальное рабочее напряжение постоянного тока — 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов в зависимости от диаметра: для 1,5 мм — не более 2,5 мОм; для 2,5 мм — не более 1,0 мОм; для 3,5 мм — не более 0,75 мОм; для 5,5 мм — не более 0,3 мОм; для 9,0 мм — не более 0,15 мОм.

Показатели надёжности и стойкости к внешним воздействиям:

• Минимальная наработка — от 5000 до 1000 часов.
• Количество сочленений-расчленений — не менее 500.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, допустима смена до плюс 110 градусов Цельсия.
• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g).
• Механический удар многократного действия — до 350 метров на секунду в квадрате (35 g).
• Механический удар одиночного действия — до 5000 метров на секунду в квадрате (500 g).
• Линейное ускорение — до 2000 метров на секунду в квадрате (200 g).
• Пониженное атмосферное давление — 1,3 на 10 в минус четвёртой степени Па.
• Срок сохраняемости — 15 лет.

Применение и особенности эксплуатации

Вилка ШР60П31НГ1 предназначена для комплектации соединительных трактов радиоэлектронной аппаратуры, контрольно-измерительного оборудования и промышленных систем, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Прямой патрубок обеспечивает удобный ввод неэкранированного кабеля, а гайка гарантирует надёжную фиксацию ответной части соединителя и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Благодаря широкому диапазону рабочих температур и высокой механической стойкости изделие подходит для применения в аппаратуре, эксплуатируемой в условиях умеренного и холодного климата, включая размещение вне отапливаемых помещений при обеспечении требуемой защиты от атмосферных воздействий. Характеристики по вибро- и ударостойкости позволяют использовать соединитель в составе подвижных объектов и оборудования, подверженного значительным механическим нагрузкам.

Комплектация и совместимость

Вилка поставляется как самостоятельное изделие, готовое к монтажу на неэкранированный кабель с последующей распайкой контактов. Конструктивные параметры соответствуют условному размеру корпуса 60 и рассчитаны на сопряжение с ответными розетками серии ШР60 аналогичного исполнения. При выборе ответной части необходимо учитывать количество контактов и тип патрубка для обеспечения полной совместимости соединительной пары.

Сертификат соответствия ЕАЭС RU C-RU.АБ53.В.00929/21 подтверждает соответствие изделия установленным требованиям технических регламентов Таможенного союза и допускает его применение в составе оборудования, поставляемого на рынок Евразийского экономического союза.
