Назначение изделия

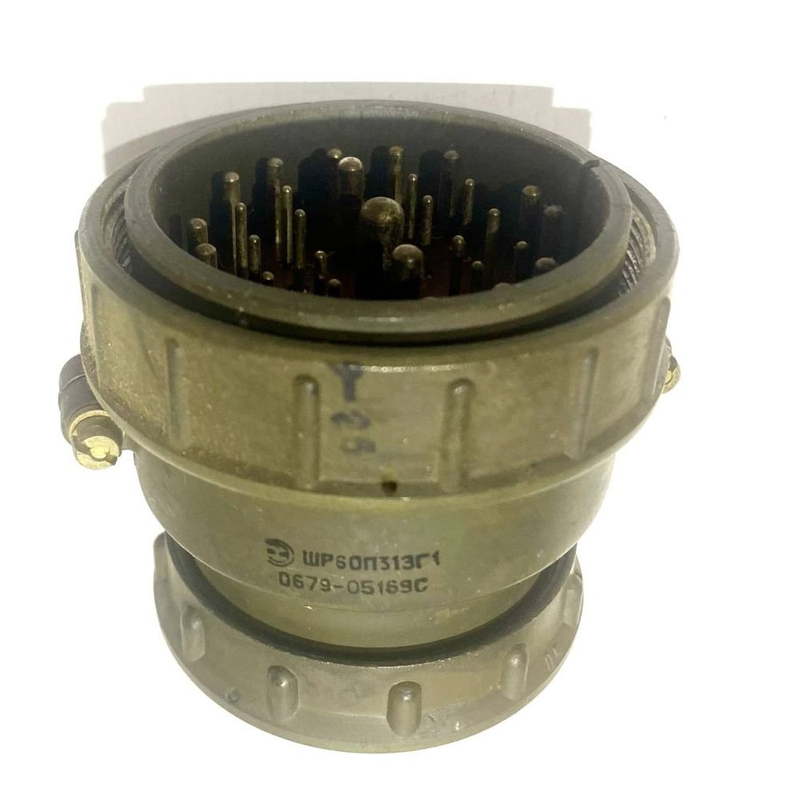

ШР60П31НГ1 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется для коммутации цепей в электротехническом оборудовании, где требуется разъёмное подключение кабельной линии с высокой токовой нагрузкой и устойчивостью к внешним механическим воздействиям. Артикул изделия — 11024, категория — ШР60.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60П31НГ1 содержит информацию о типе корпуса, исполнении и электрических параметрах:

• ШР — негерметичный цилиндрический соединитель;
• 60 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком для кабельной части;
• 31 — количество контактов;
• НГ1 — нормальные габариты, монтаж объёмный или пайкой.

Корпус выполнен в виде кабельной вилки с прямым патрубком. Контакты имеют покрытие из серебра или никеля. Поляризация одношпоночная.

Технические характеристики

Основные электрические и механические параметры изделия:

• максимальное рабочее напряжение — 850 В;
• рабочий ток на контакт — до 70 А;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 60 °C с учётом перегрева контактов до плюс 110 °C;
• вибрационная устойчивость — от 1 до 5000 Гц при ускорении до 300 м/с²;
• ударная устойчивость — до 5000 м/с²;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов.

Габаритные размеры вилки составляют около 80,7 × 81,1 × 72,5 мм.

Условия эксплуатации и применение

Изделие имеет климатическое исполнение УХЛ и подходит для внутреннего и наружного монтажа при условии защиты от пыли и влаги. Срок сохраняемости — 15 лет.

Кабельная вилка ШР60П31НГ1 может использоваться в составе электротехнических систем общего назначения, где требуется разъёмное соединение с током до 70 А на контакт и рабочим напряжением до 850 В. Соединитель рассчитан на эксплуатацию в условиях вибрационных и ударных нагрузок и обеспечивает коммутацию цепей при частоте до 3 МГц.
