Назначение

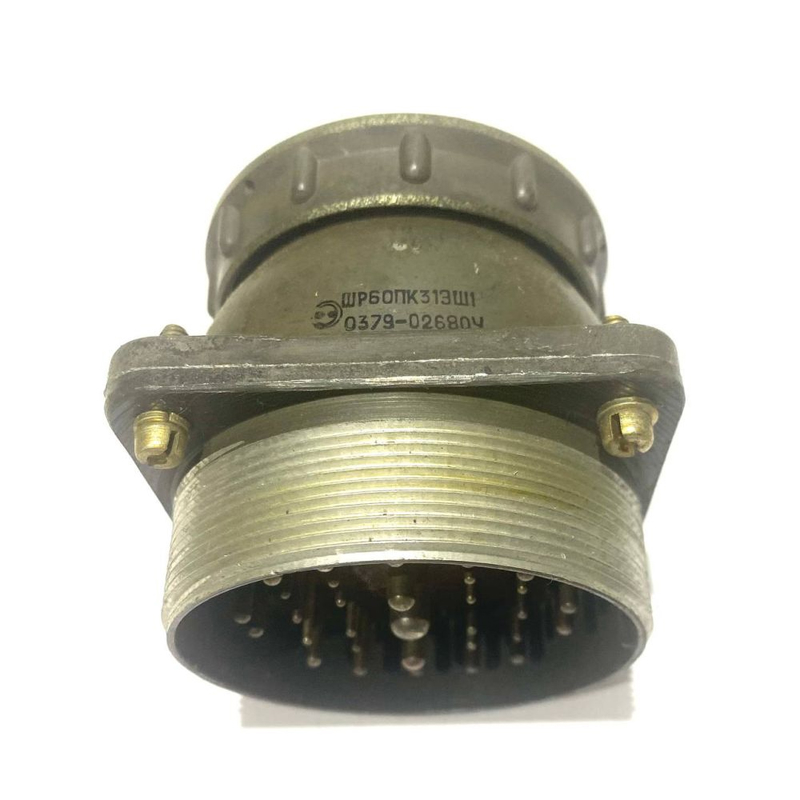

Вилка блочная ШР60П31ЭШ1Н (артикул 11052) относится к категории ШР60 и входит в группу соединителей типа ШР. Изделие предназначено для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Рабочий диапазон частот составляет до 3 МГц, амплитудное значение напряжения цепи — до 850 В.

Конструкция и основные параметры

Соединитель имеет условный размер корпуса 60 и конструктивное исполнение П, которое означает отсутствие патрубка. Изделие относится к негерметичным соединителям и имеет климатическое исполнение УХЛ. Контакты изготовлены из серебра или никеля. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Вилка оснащена 31 контактом со следующим распределением по диаметрам:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 2 контакта диаметром 3,5 мм;
• 1 контакт диаметром 5,5 мм.

Токовые и контактные характеристики

Параметры контактов в зависимости от диаметра:

• диаметр 1,5 мм — сопротивление контакта не более 5 мОм, максимальный ток одиночного контакта 20 А;
• диаметр 2,5 мм — сопротивление контакта не более 2 мОм, максимальный ток одиночного контакта 35 А;
• диаметр 3,5 мм — сопротивление контакта не более 1,5 мОм, максимальный ток одиночного контакта 50 А;
• диаметр 5,5 мм — сопротивление контакта не более 0,75 мОм, максимальный ток одиночного контакта 100 А.

Максимальная общая токовая нагрузка на соединитель составляет не более 552 А.

Применение и совместимость

Соединители ШР допускают эксплуатацию внутри помещений и снаружи при условии защиты от пыли и воды. Вилка ШР60П31ЭШ1Н взаимосочленяема с соединителями типов 2РТ-А, 2РТТ и ШРГ, что расширяет варианты совместимости.

В качестве ответных частей для данной блочной вилки подходят розетки кабельные, включая ШР60П31НШ1, ШР60П31ЭШ1 и другие совместимые розетки серии ШР60.
