Назначение и область применения

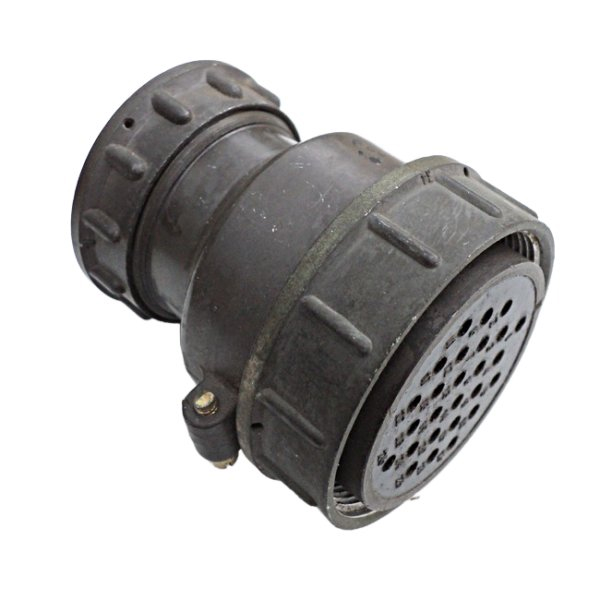

ШР60П31ЭШ1Н розетка кабельная, артикул 11054, представляет собой соединитель, предназначенный для монтажа с экранированными кабелями в электрических цепях. Изделие используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, работающей на постоянном и переменном токе с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка имеет прямой патрубок и гайку для экранированного кабеля, что обеспечивает надежное подключение экранированных кабельных линий. Соединитель может применяться как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60П31ЭШ1Н содержит сведения о конструктивных признаках соединителя. Каждый символ обозначает определенный параметр изделия:

• тип соединителя — ШР;
• условный размер корпуса — 60;
• конструктивное исполнение — П, с прямым патрубком;
• количество контактов — 31;
• вид гайки патрубка — Э, для экранированного кабеля;
• вид контактов — Ш, розетка;
• обозначение сочетания контактов — 1.

Таким образом, данное изделие является кабельной розеткой с прямым патрубком, гайкой под экранированный кабель и 31 контактом.

Электрические параметры

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению. Это позволяет использовать розетку в низкочастотных и высокочастотных цепях электро- и радиоаппаратуры в пределах указанных параметров.

Условия эксплуатации

Изделие сохраняет работоспособность при следующих внешних воздействиях:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц при ускорении 300 м/с² (30 g);
• одиночный механический удар с ускорением 5000 м/с² (500 g);
• многократный механический удар с ускорением 350 м/с² (35 g);
• температура окружающей среды от минус 60 °C до плюс 60 °C;
• атмосферное давление до 1,3×10⁻⁴ Па (1,3×10⁻⁶ мм рт. ст.).

Совместимость и ответные части

Соединители ШР соответствуют техническим условиям НКЦС.434410.504 ТУ и НКЦС.434410.111 ТУ. Розетка ШР60П31ЭШ1Н взаимосочленяема с другими типами соединителей, такими как 2РТ-А, 2РТТ и ШРГ.

В качестве ответных частей для данной розетки подходят вилки типа ШР60П31ЭШ1В, ШР60ПК31НШ1, ШР60ПК31ЭШ1 и другие. Это позволяет подбирать соединительные пары в зависимости от схемы монтажа и типа применяемого кабеля.
