Общее описание

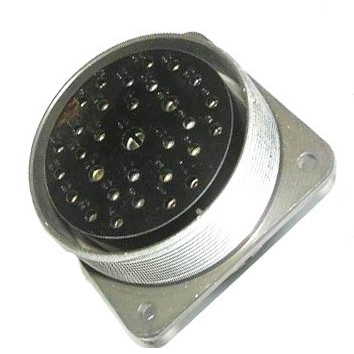

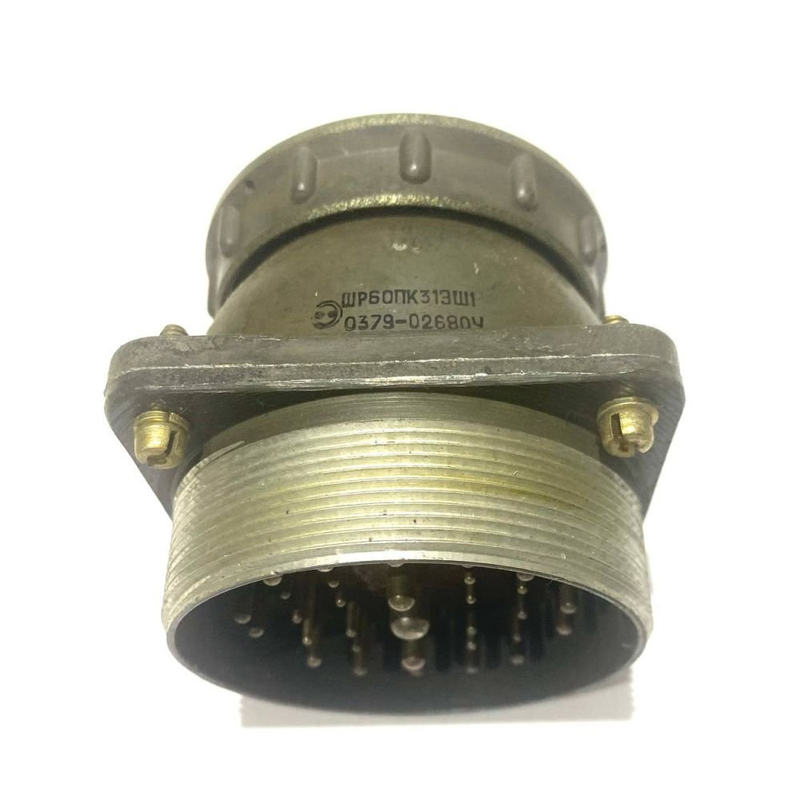

ШР60П31ЭШ1Н (артикул 11051) — это низкочастотный цилиндрический разъём серии ШР, предназначенный для работы в цепях постоянного и переменного тока частотой до нескольких мегагерц и напряжением до порядка 850 В (амплитудное значение).

Изделие относится к соединителям общего назначения и обеспечивает соединение и разъединение электрических цепей с токами до десятков ампер. Для данного типоразмера допустимая токовая нагрузка составляет до около 70 А на контакт.

Расшифровка обозначения

• ШР — серия низкочастотных цилиндрических соединителей.
• 60 — условный размер корпуса, определяющий габарит разъёма.
• П — конструктивное исполнение: приборная часть без патрубка или с прямым патрубком; для кабельной части — с прямым патрубком.
• 31 — количество контактов.
• Э — исполнение для экранированного кабеля: гайка или патрубок рассчитаны на подключение экранированного кабеля.
• Ш — вид контактов: розетка, то есть гнездовые контакты.
• 1 — сочетание размеров и токовой нагрузки контактов, вариант компоновки.
• Н — модификация по техническим условиям, например по конструкторской документации серии АШДК.434410.060.

Назначение и область применения

Разъём применяется в электронной, радиотехнической и контрольно-измерительной аппаратуре как соединитель общего назначения. Он рассчитан на коммутацию электрических цепей постоянного и переменного тока в низкочастотном диапазоне.

Изделие может использоваться внутри помещений и на открытом воздухе при условии обеспечения защиты от пыли и влаги со стороны потребителя. Благодаря резьбовому сочленению и одношпоночной поляризации корпуса исключается ошибочное совмещение ответных частей.

Основные технические характеристики

• Тип сочленения — резьбовое, с одношпоночной поляризацией корпуса.
• Рабочий диапазон температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия; с учётом перегрева контактов возможна работа до примерно плюс 110 градусов Цельсия.
• Атмосферное пониженное давление — до примерно 1,3 на 10 в минус четвёртой степени Па, что соответствует приблизительно 10 в минус шестой степени миллиметра ртутного столба и допускает работу при разрежении.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Минимальная наработка — не менее 1000 часов.
• Количество сочленений-расчленений — до 500 циклов.
• Срок сохраняемости — до 15 лет.

Механическая и климатическая стойкость

• Вибрация: синусоидальная в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, что составляет около 30 g.
• Удары: одиночные до 5000 метров в секунду за секунду, то есть около 500 g; многократные до 350 метров в секунду за секунду, то есть около 35 g.
• Допускается работа при линейном ускорении до 2000 метров в секунду за секунду.

Такие параметры позволяют использовать разъём в аппаратуре, подверженной высокой вибрационной и ударной нагрузке.
