ШР60П31ЭШ1 — это блочная (приборная) вилка низкочастотного цилиндрического соединителя серии ШР с резьбовым сочленением. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре, работает с постоянным, переменным (до 3 МГц) и импульсным током при напряжении до 850 В.

Основные характеристики

Соединитель имеет 31 контакт с различными диаметрами: 14 шт. Ø1,5 мм (ток до 7 А), 14 шт. Ø2,5 мм, 2 шт. Ø3,5 мм (до 35 А), 1 шт. Ø5,5 мм (до 70 А). Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов. Габариты: 42×68×68 мм.

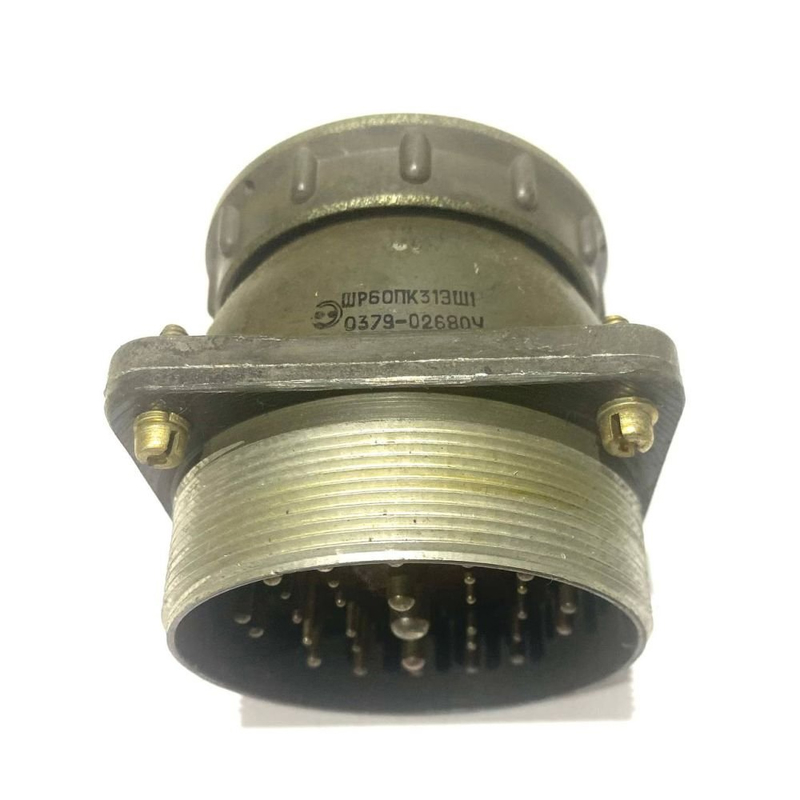

На фото видна вилка с симметрично расположенными 31 контактом, что обеспечивает одношпоночную поляризацию корпуса.

Условия эксплуатации

Применяется во внутренних и наружных условиях (с защитой от пыли/воды), климатическое исполнение УХЛ, температура от -60°C до +60°C (с пиками до +110°C при перегреве контактов). Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки (2000 м/с²) и пониженное давление до 1,3·10⁻⁴ Па. Срок хранения — 15 лет.

Расшифровка обозначения

ШР — тип (вилка); 60 — условный размер корпуса; П — блочное исполнение; 31 — число контактов; ЭШ — гайка для экранированного кабеля, штыревые контакты; 1 — сочетание контактов. Корпус металлический, изолятор — карболит.
