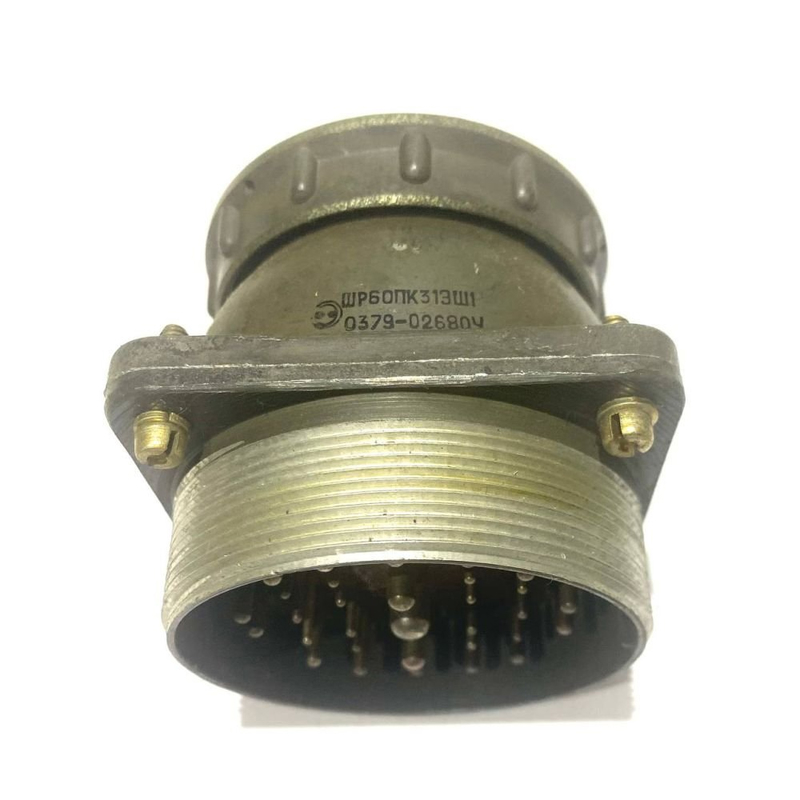

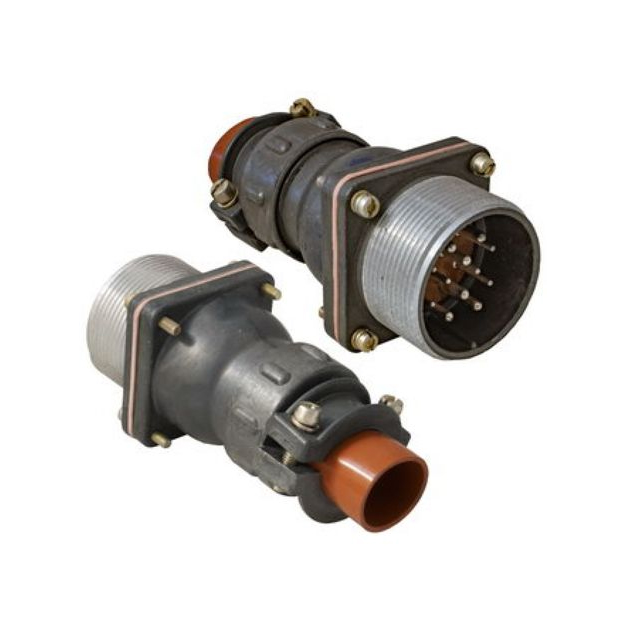

ШР60П31ЭШ1 — это низкочастотный цилиндрический разъём «вилка блочная» нормальных габаритов резьбового сочленения, широко применяемый в отечественной электротехнической и радиоаппаратуре.

Расшифровка обозначения

• ШР — тип соединителя (широко известная серия цилиндрических приборных разъёмов).

• 60 — условный размер корпуса (габарит разъёма).

• П — конструктивное исполнение приборной части без патрубка, для монтажа непосредственно на блок.

• 31 — количество контактов‑штырей в разъёме.

• ЭШ1 — код серии контактов и способа маркировки (тип и сочетание контактов).

Основное назначение

Разъём предназначен для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется для монтажа в блоках, щитах и аппаратуре, где требуется надёжное сочленение проводов, кабелей и узлов с резьбовым присоединением.

Электрические и эксплуатационные параметры

• Максимальное рабочее напряжение — до 850 В.

• Рабочий ток на контактах зависит от диаметра и варианта сочетания, для типичных контактов диаметром около 1,5 мм — до 7 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Рабочий температурный диапазон окружающей среды — примерно от −60 до +100 °C, с учётом перегрева контактов — до +110 °C.

Механические и климатические характеристики

• Сочленение — резьбовое, количество циклов сочленения‑расчленения — до 500.

• Минимальная наработка — порядка 1000 часов.

• Устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до около 300 м/с² (30 g).

• Способен работать при пониженном атмосферном давлении (ближе к вакуумным условиям, порядка
