ШР60П31ЭШ1 — это блочная вилка (приборная часть) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Соединитель имеет 31 контакт различного диаметра: 14 шт. Ø1,5 мм, 14 шт. Ø2,5 мм, 2 шт. Ø3,5 мм и 1 шт. Ø5,5 мм, с максимальной токовой нагрузкой до 70 А на самый крупный контакт и общей до 483 А. Рабочий диапазон напряжения достигает 850 В (амплитудное значение), частота тока — до 3 МГц, материал контактов — серебро или никель, корпус — металл, изолятор — карболит. Сопротивление контакта минимально (от 0,3 мОм для Ø5,5 мм), изоляции — не менее 5000 МОм.

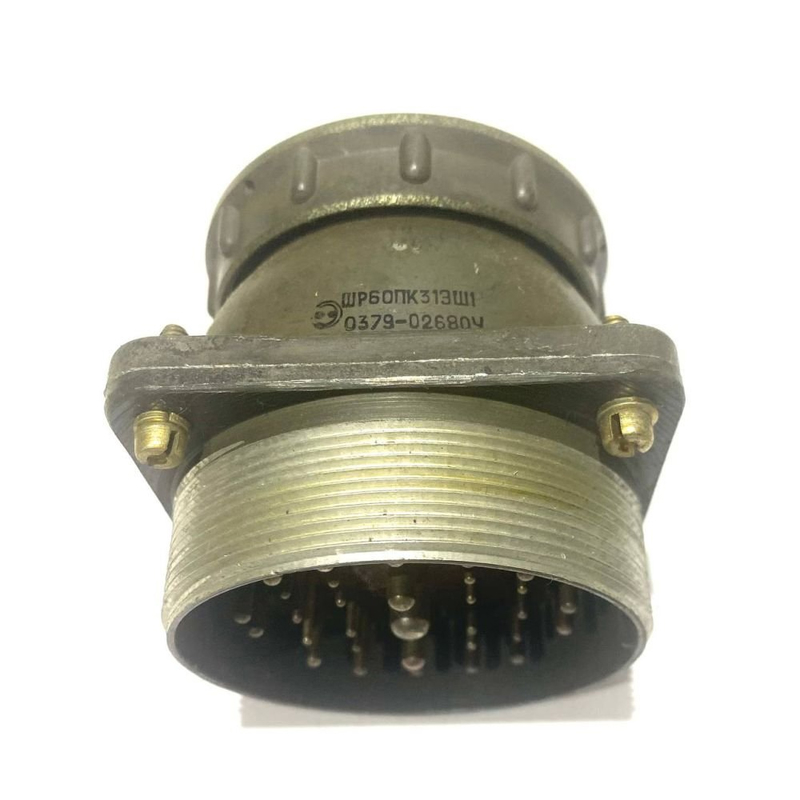

Эта вилка показана на фото: цилиндрический разъем с симметрично расположенными 31 штыревым контактом, маркировкой ШР60П31ЭШ1 и резьбовым сочленением.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический нормальных габаритов); 60 — условный размер корпуса; П — без патрубка; 31 — количество контактов; ЭШ — гайка для экранированного кабеля; 1 — сочетание контактов.

Условия эксплуатации

Рабочая температура от -60°C до +100°C, климатическое исполнение УХЛ (умеренный и холодный климат), герметичный. Выдерживает вибрацию 1-5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночный), 350 м/с² (многократный), а также пониженное давление до 1,3×10⁻⁴ Па. Ресурс: 500 сочленений-расчленений, наработка 1000 часов.
