Назначение

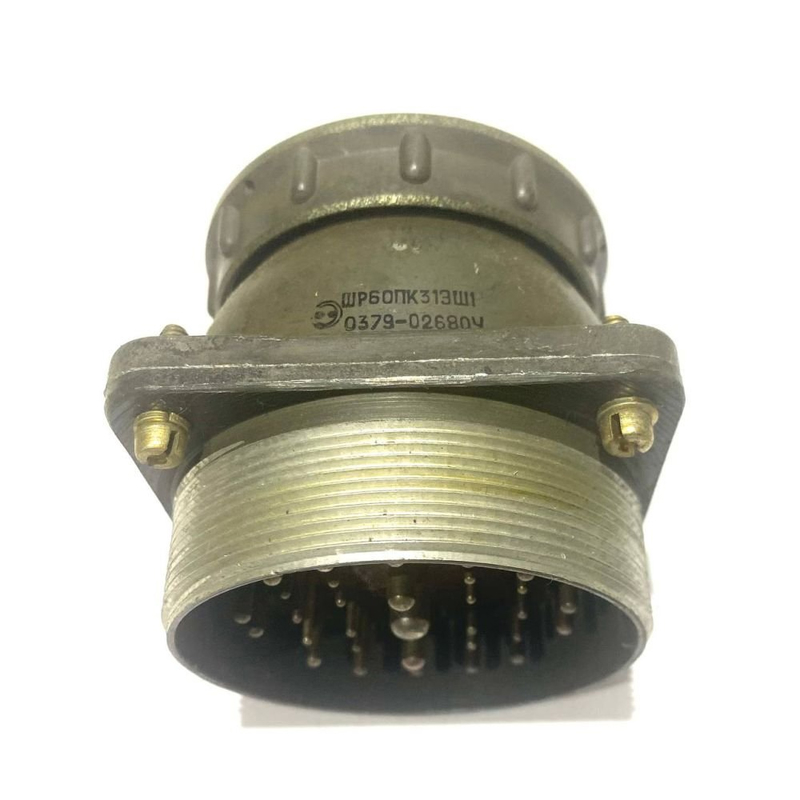

ШР60П31ЭШ1 — это блочная приборная вилка, предназначенная для обеспечения электрического контакта в цепях постоянного и переменного тока с частотным диапазоном до 3 МГц. Изделие рассчитано на рабочее напряжение до 850 В амплитудного значения. Вилка применяется в составе промышленного и приборного электрооборудования, где требуется надежное разъемное соединение.

Конструкция предназначена для использования во внутренних и наружных установках. Предусмотрена защита от пыли и влаги, а также резьбовое соединение с ответной кабельной розеткой ШР60П31НШ1. Артикул: 51950, Категория: ШР60.

Подтверждённые технические особенности

Электрические параметры

• Рабочий ток на контактах: 7 А для контактов диаметром 1,5 мм; 17,5 А для контактов диаметром 2,5 мм; 35 А для контактов диаметром 3,5 мм; 70 А для контактов диаметром 5,5 мм.
• Максимальная общая токовая нагрузка: до 552–675 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Наработка: минимум 1000 часов.

Электрические параметры подтверждают пригодность вилки для работы в низкочастотных и высокочастотных цепях до 3 МГц при указанном уровне напряжения.

Механические и климатические параметры

• Климатическое исполнение — УХЛ.
• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия; допустимый перегрев контактов — до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвертой степени Па.
• Синусоидальная вибрация: диапазон 1–5000 Гц, ускорение 300 метров в секунду в квадрате.
• Ударные нагрузки: одиночный удар 5000 метров в секунду в квадрате, многократный удар 350 метров в секунду в квадрате.
• Габаритные размеры: 42 на 68 на 68 мм.
• Монтаж: пайка.

Механическая прочность и стойкость к внешним воздействиям позволяют использовать вилку в условиях внутренних и наружных установок с защитой от пыли и влаги.

Применение и совместимость

ШР60П31ЭШ1 используется в различных электрооборудованиях и приборах, где необходимо стабильное резьбовое соединение и многократное сочленение-расчленение. Вилка совместима с кабельной розеткой ШР60П31НШ1.

Год выпуска в характеристиках товара указан как 2010. Производитель в исходных данных не указан. Изделие относится к категории ШР60 и подходит для ремонта, замены и комплектации промышленных блоков и приборных систем.
