Назначение соединителя

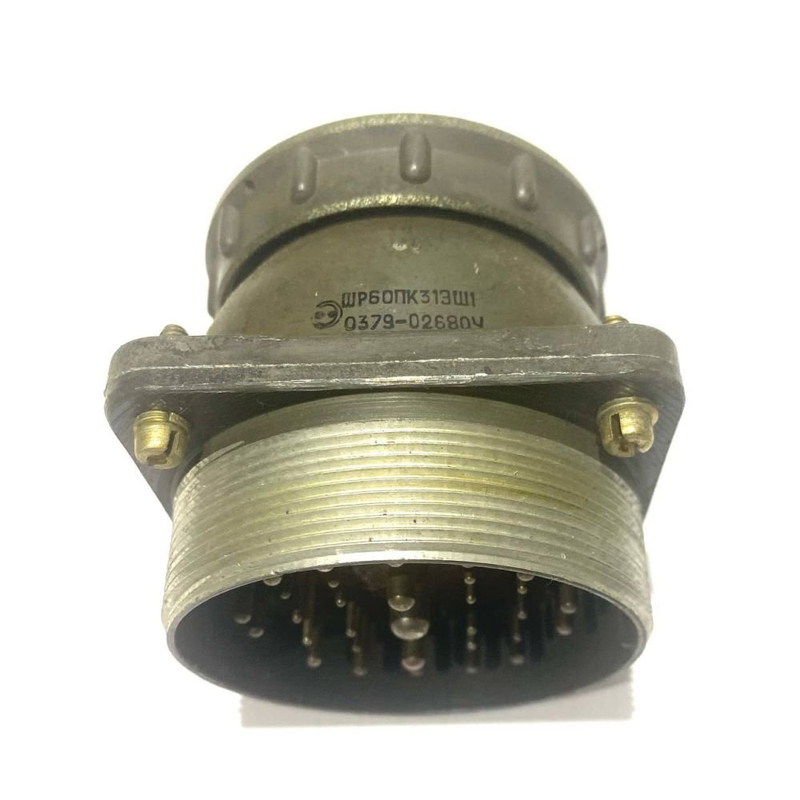

ШР60П31ЭШ1 представляет собой низкочастотный цилиндрический электрический соединитель, выполненный в виде приборной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Разъём применяется в электро-, радио- и контрольно-измерительных приборах. Конструкция допускает эксплуатацию внутри помещений и на открытом воздухе при условии защиты от прямого попадания пыли и влаги.

Расшифровка маркировки

Обозначение ШР60П31ЭШ1 содержит информацию о типе разъёма, корпусе, количестве контактов и исполнении.

• ШР — тип: цилиндрический низкочастотный разъём;
• 60 — условный размер корпуса, определяющий диаметр контактной группы;
• П — конструктивное исполнение приборной части без патрубка;
• 31 — количество контактов;
• Э — экранированный вариант;
• Ш1 — исполнение с уплотнением.

Технические характеристики

Артикул изделия — 11048. Разъём относится к категории ШР60.

Электрические параметры

• Род тока: постоянный и переменный, частота до 3 МГц;
• Напряжение: до 850 В амплитудного значения;
• Сопротивление изоляции: не менее 5000 МОм;
• Максимальная токовая нагрузка: до 552 А общая, в зависимости от конкретных контактов.

Механические и климатические параметры

• Рабочая температура: от -60 °C до +60 °C, с учётом перегрева контактов до +110 °C;
• Количество сочленений и расчленений: 500;
• Минимальная наработка: 1000 часов;
• Срок хранения: 15 лет;
• Климатическое исполнение: УХЛ.

Устойчивость к внешним воздействиям

Соединитель рассчитан на работу в условиях вибрационных и ударных нагрузок. Он выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² и одиночные механические удары с ускорением до 5000 м/с².

Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па. Экранированное исполнение с уплотнением дополнительно снижает влияние внешних помех и защищает контактную зону от загрязнений.

Применение

ШР60П31ЭШ1 востребован при сборке, ремонте и обслуживании электрических цепей радиоэлектронного и контрольно-измерительного оборудования. Приборная вилка без патрубка удобна для монтажа в составе устройств, где требуется компактное подведение проводников к контактной группе.

При подборе ответной части следует учитывать количество контактов, условный размер корпуса 60 и исполнение разъёма. Для корректного применения необходимо сопоставить рабочие напряжение и ток, температурный режим и условия эксплуатации с требованиями конкретного оборудования.

Описание составлено по каталожным данным изделия ШР60П31ЭШ1 артикул 11048.
