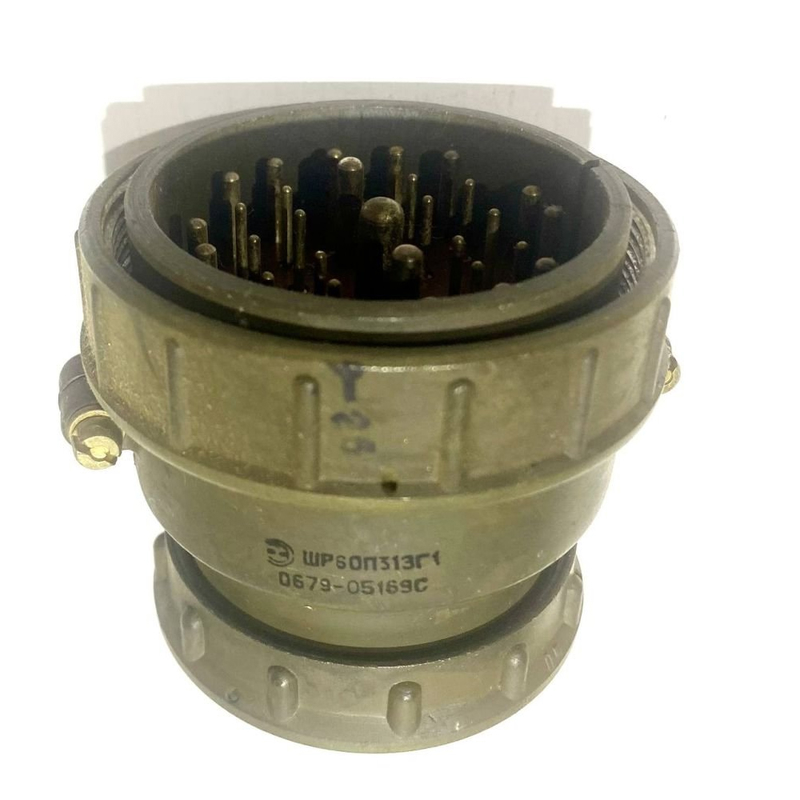

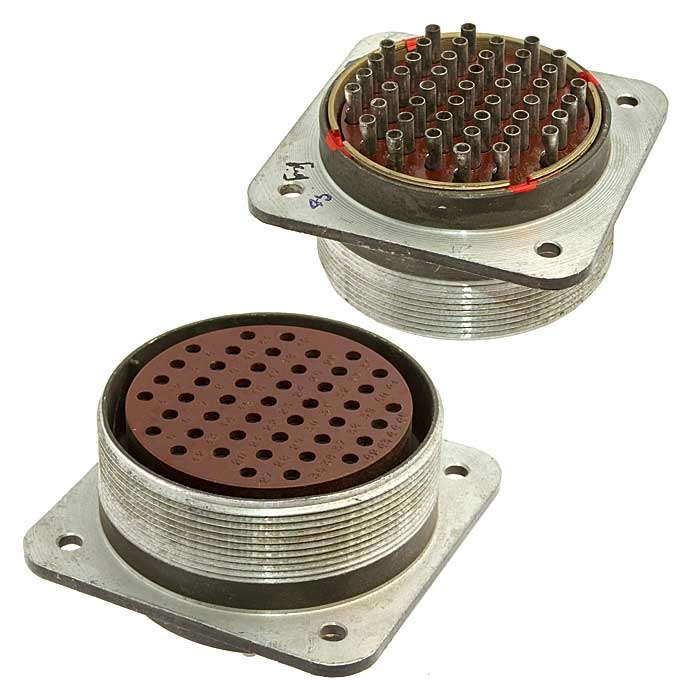

Назначение соединителя ШР60П31ЭГ3

ШР60П31ЭГ3 — низкочастотный цилиндрический электрический соединитель российского производства из серии ШР. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется для надежного соединения и разъединения проводов, кабелей или блоков в электро- и радиоаппаратуре, включая промышленное оборудование.

Артикул изделия — 11047. В каталоге товар относится к категории ШР60.

Основные технические характеристики

Соединитель имеет условный размер корпуса 60 и 31 контакт. Тип ЭГ3 — розетка приборная без патрубка или с особым исполнением. Рабочий ток на контакт составляет от 7 до 70 А в зависимости от диаметра контакта: например, при диаметре 1,5 мм рабочий ток равен 7 А. Сопротивление изоляции — не менее 5000 МОм.

• Условный размер корпуса — 60;
• Число контактов — 31;
• Сочетание контактов — 1;
• Рабочее напряжение — до 850 В;
• Частота тока — до 3 МГц;
• Рабочий ток на контакт — от 7 до 70 А;
• Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и устойчивость к внешним воздействиям

Диапазон рабочих температур соединителя — от минус 60 °C до плюс 100–110 °C. Допускается эксплуатация при пониженном атмосферном давлении 1,3·10⁻⁴ Па. Изделие выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до 300 м/с², удары с ускорением до 5000 м/с² и линейное ускорение 2000 м/с².

Климатическое исполнение УХЛ позволяет применять соединитель как внутри помещений, так и на открытом воздухе при условии защиты от пыли и воды. Количество циклов сочленения-расчленения — до 500. Наработка — минимум 1000 часов. Срок хранения — 15 лет.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР60П31ЭГ3 расшифровывается следующим образом:

• ШР — тип соединителя;
• 60 — размер корпуса;
• П — нормальные габариты, объемный монтаж;
• 31 — число контактов;
• Э — приборное исполнение;
• Г — розетка;
• 3 — серия или вариант конструкции.

Приборное исполнение и розеточная конструкция делают соединитель подходящим для монтажа в аппаратуру, где требуется стабильное контактное соединение с возможностью многократного сочленения и расчленения.
