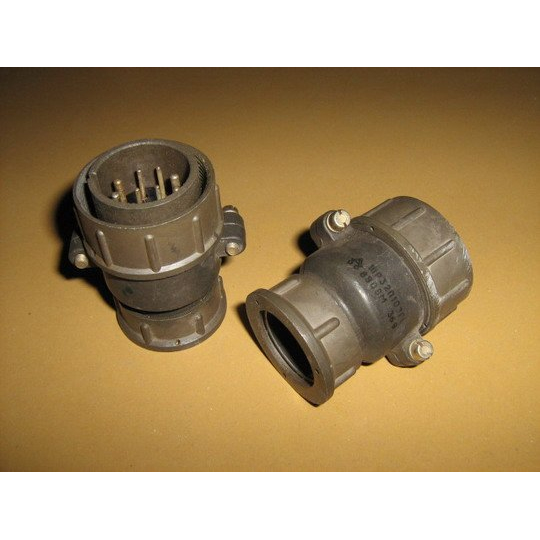

ШР60П31ЭГ1Н ВИЛКИ

Цена:

2600 ₽

Технические характеристики

ШР60П31ЭГ1Н — это кабельная вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для подключения к розеткам ШР (чаще всего блочным), применяемым в электрических цепях постоянного и переменного тока.

Эта вилка рассчитана на сочленение с розетками ШР (например, ШР60П31ЭГ1Н‑розетка) и используется для монтажа как экранированных, так и неэкранированных кабелей в приборах и аппаратуре. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц.

Условный размер корпуса — 60 (серия ШР60).
Количество контактов — 31, тип контактов — штыри (противоположный к «гнездам» в розетке ШР60П31ЭГ1Н).
Конструктивное исполнение П — прямой патрубок для кабеля, вилка резьбовая, сочленение с розеткой реализовано через накидную гайку.
Материал корпуса — обычно алюминиевый сплав (аналогично другим ШР‑соединителям), корпус покрыт оксидированием, изолятор — бакелит, контакты — латунь с никелевым покрытием.

Максимальное рабочее напряжение — порядка 850 В, рабочий ток зависит от диаметра контакта: 7 А для Ø 1,5 мм, 17,5 А для Ø 2,5 мм, 35 А для Ø 3,5 мм и 70 А для Ø 5,5 мм.
Интервал рабочих температур — примерно от −60 до +60 °C, с возможностью кратковременных перегревов до около +110 °C.
Соединитель рассчитан на 500 циклов сочленения‑расчленения и минимальную наработку порядка 1000 часов.

Вибрация синусоидальная: диапазон частот 1–5000 Гц, ускорение до 30 g (300 м/с²).
Механические удары: многократные до 35 g и однократные до 500 g, что позволяет использовать вибростьстойкие конструкции.
Климатическое исполнение — УХЛ, допускается относительная влажность до 98% при +25 °C.

Описание

Назначение и область применения

ШР60П31ЭГ1Н ВИЛКИ представляют собой кабельную вилку из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для подключения к розеткам ШР, чаще всего блочным, которые применяются в электрических цепях постоянного и переменного тока. Соединитель рассчитан на сочленение с розетками ШР, например ШР60П31ЭГ1Н‑розетка, и используется для монтажа как экранированных, так и неэкранированных кабелей в приборах и аппаратуре. Устройство ориентировано на работу в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц.

Данная вилка востребована в промышленной электронике, измерительной технике, системах связи и другом оборудовании, где требуется надёжное разъёмное соединение с высокой механической стойкостью. Конструкция позволяет эксплуатировать соединитель в условиях вибрации и ударных нагрузок, что делает его пригодным для ответственных узлов аппаратуры.

Конструктивные особенности

Условный размер корпуса соединителя — 60, что соответствует серии ШР60. Количество контактов — 31, тип контактов — штыри, противоположные гнёздам в ответной розетке ШР60П31ЭГ1Н. Конструктивное исполнение П означает прямой патрубок для кабеля, при этом вилка является резьбовой, а сочленение с розеткой реализовано через накидную гайку.

Материал корпуса — алюминиевый сплав, аналогично другим соединителям серии ШР. Корпус покрыт оксидированием, что повышает стойкость к коррозии и внешним воздействиям. Изолятор выполнен из бакелита, контакты изготовлены из латуни с никелевым покрытием. Такое сочетание материалов обеспечивает надёжный электрический контакт и длительный срок службы при соблюдении условий эксплуатации.

Электрические параметры

Максимальное рабочее напряжение составляет порядка 850 В. Рабочий ток зависит от диаметра контакта и может достигать следующих значений:

7 А для контактов диаметром 1,5 мм;
17,5 А для контактов диаметром 2,5 мм;
35 А для контактов диаметром 3,5 мм;
70 А для контактов диаметром 5,5 мм.

Соединитель рассчитан на 500 циклов сочленения и расчленения, а минимальная наработка составляет порядка 1000 часов. Эти показатели подтверждают пригодность вилки для многократного использования в аппаратуре, где требуется периодическое подключение и отключение кабельных линий.

Условия эксплуатации и стойкость к внешним воздействиям

Интервал рабочих температур составляет примерно от минус 60 до плюс 60 градусов Цельсия, при этом допускаются кратковременные перегревы до около плюс 110 градусов Цельсия. Климатическое исполнение — УХЛ, что допускает эксплуатацию при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия.

Изделие обладает высокой стойкостью к механическим нагрузкам. Синусоидальная вибрация допускается в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, что соответствует 300 метрам на секунду в квадрате. Механические удары выдерживаются многократные до 35 g и однократные до 500 g. Такие характеристики позволяют использовать виброустойчивые конструкции на базе данного соединителя в подвижных объектах и оборудовании, подверженном ударным воздействиям.

Артикул изделия — 11045. ШР60П31ЭГ1Н ВИЛКИ предназначены для профессионального применения в составе электротехнических и радиоэлектронных устройств, где требуется стабильное низкочастотное соединение с высокой степенью защиты от внешних факторов.
