Назначение

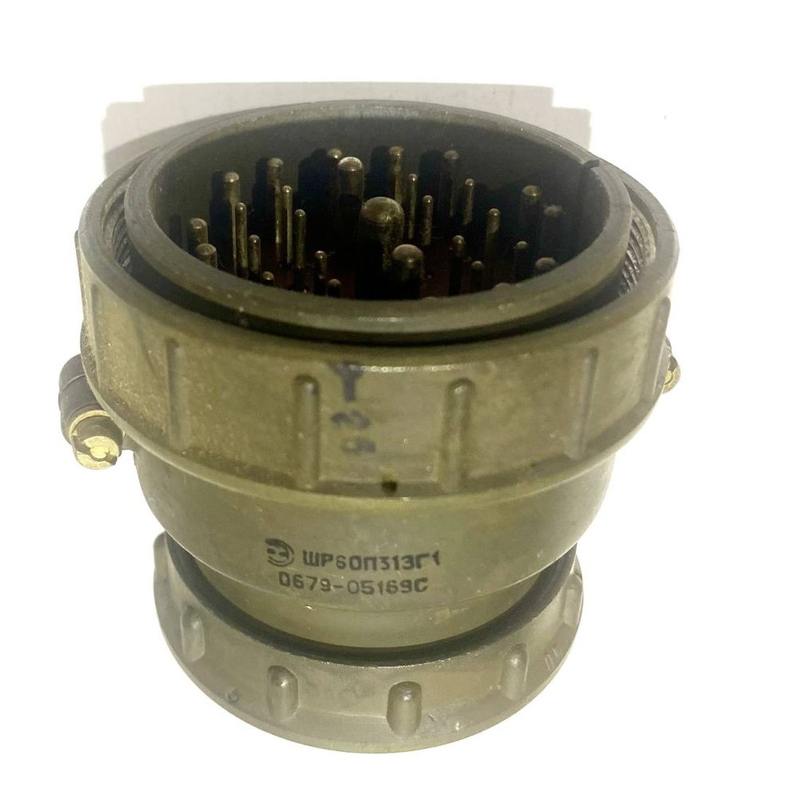

ШР60П31ЭГ1Н — приборная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для коммутации электрических цепей в составе приборов, блоков и устройств, где требуется надёжное механическое и электрическое соединение с ответной частью — вилкой соответствующего типоразмера серии ШР.

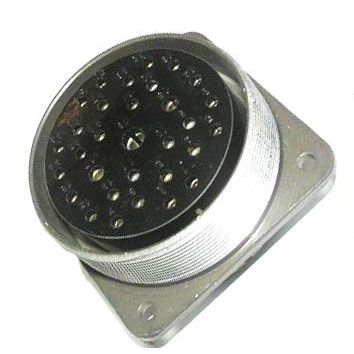

Модификация исполнена как блочная розетка без патрубка, то есть предназначена для монтажа непосредственно на панель. Установка выполняется пайкой. Соединение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает фиксированное взаимное положение контактов.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава с оксидированием; цвет покрытия — серый. Резьбовое соединение имеет шаг резьбы M64×1,5 миллиметра. Для монтажа на панель предусмотрены отверстия диаметром 4,5 миллиметра, расстояние между которыми составляет 54 миллиметра.

Изолятор выполнен из бакелита чёрного цвета. Контакты — съёмные, изготовлены из латуни с покрытием никелем или серебром. Съёмная конструкция контактов упрощает обслуживание и замену отдельных элементов без замены всего изделия. Тип исполнения — негерметичный, климатическое исполнение УХЛ.

Электрические характеристики

Розетка имеет 31 контакт различного диаметра, что позволяет одновременно коммутировать цепи с разной токовой нагрузкой в одном соединителе. Распределение контактов по диаметрам приведено ниже.

• 14 контактов диаметром 1,5 миллиметра.
• 14 контактов диаметром 2,5 миллиметра.
• 2 контакта диаметром 3,5 миллиметра.
• 1 контакт диаметром 5,5 миллиметра.

Максимальное рабочее напряжение достигает 850 вольт. Сопротивление контакта составляет от 0,75 до 5 миллиом в зависимости от диаметра контакта. Токовая нагрузка на отдельный контакт варьируется от 20 до 100 ампер. Общая токовая нагрузка изделия — до 552 ампер.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия. Допустимая влажность достигает 98 процентов при температуре плюс 25 градусов Цельсия. Рабочее давление — от 1,33 умноженного на 10 в минус четвёртой степени паскаля до 50,6 умноженного на 10 в четвёртой степени паскаля.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением 30 g, удары с ускорением до 500 g, а также акустические шумы уровнем до 170 децибел. Указанные параметры подтверждают пригодность розетки для применения в условиях интенсивных механических и акустических воздействий.

Ресурс и хранение

Назначенный ресурс механической коммутации — 500 сочленений-расчленений. Наработка составляет не менее 1000 часов. Срок хранения — до 15 лет при соблюдении условий, установленных для климатического исполнения УХЛ.

Область применения

ШР60П31ЭГ1Н востребована в приборостроении, радиоэлектронике и промышленном оборудовании, где необходима многоцепная коммутация с раздельными цепями питания и сигнала. Наличие контактов четырёх типоразмеров позволяет в одном соединителе совмещать силовые и слаботочные цепи. Розетка монтируется на панель пайкой и работает в паре с ответной частью серии ШР соответствующего типоразмера с резьбовым креплением и одношпоночной поляризацией.
