Назначение и область применения

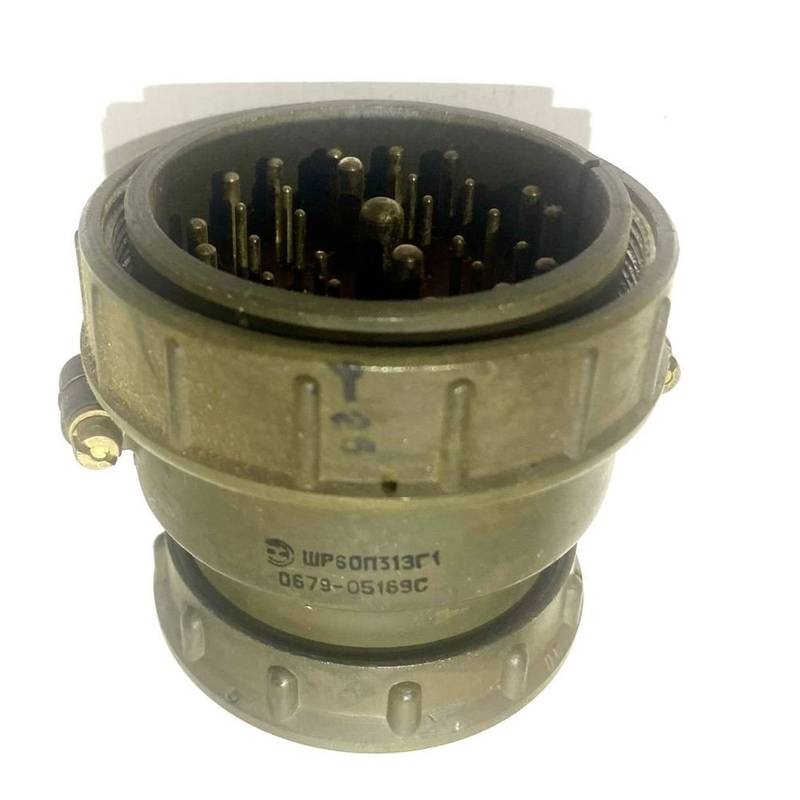

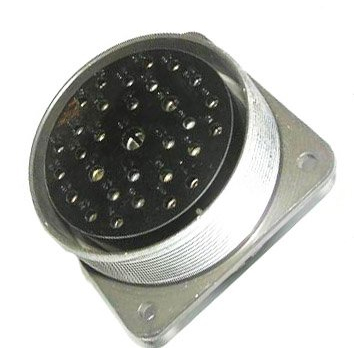

Блочная розетка ШР60П31ЭГ1 (Н) предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется многократное соединение и разъединение электрических цепей. Разъём рассчитан на приборные соединения и не имеет патрубка, что упрощает монтаж в корпуса оборудования и на панели.

Розетка подходит для эксплуатации в составе стационарных и переносных устройств при условии защиты от прямого попадания пыли и воды. Конструкция обеспечивает надёжный электрический контакт с ответными кабельными вилками и сохраняет работоспособность в широком диапазоне внешних воздействий.

Технические характеристики

Изделие имеет 31 контакт. В конструкции используются контакты нескольких диаметров: 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм. Такое сочетание позволяет распределять по одному разъёму цепи с разной токовой нагрузкой.

• Максимальное рабочее напряжение — до 850 В (амплитудное значение).
• Количество контактов — 31 штука.
• Диаметры контактов — 1,5 мм, 2,5 мм, 3,5 мм, 5,5 мм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Устойчивость к синусоидальной вибрации — в диапазоне от 1 до 5000 Гц.

Максимальная токовая нагрузка на контакт зависит от его диаметра. Для контактов диаметром 1,5 мм допустимый ток составляет 7 А или 20 А в зависимости от источника данных и конкретного исполнения. Точные значения для контактов большего диаметра следует уточнять по документации на конкретную партию.

Расшифровка обозначения

Маркировка ШР60П31ЭГ1 (Н) содержит сведения о конструкции и назначении изделия. Каждый символ обозначает определённый параметр.

• ШР — тип соединителя.
• 60 — условный размер корпуса.
• П — конструктивное исполнение без патрубка.
• 31 — количество контактов.
• Э — исполнение для экранированного кабеля; в данной модели обозначение отсутствует, вместо него указан признак Н для неэкранированного варианта.
• Г — розетка.
• 1 — сочетание контактов.

Особенности конструкции и монтажа

Блочная розетка ШР60П31ЭГ1 (Н) выполнена без патрубка, что характерно для приборных разъёмов, устанавливаемых непосредственно на корпус или шасси аппаратуры. Такое исполнение сокращает габариты узла сочленения и упрощает компоновку внутри приборов. Розетка ориентирована на соединение с ответными кабельными вилками соответствующей серии.

Изделие сохраняет заданные электрические параметры при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц и при температурах от минус 60 до плюс 60 градусов Цельсия. Сопротивление изоляции не менее 5000 МОм достигается в нормальных климатических условиях.

Условия эксплуатации

Розетка предназначена для внутреннего и наружного применения с обязательной защитой от пыли и воды. Недопустимо прямое воздействие осадков, конденсата и агрессивных сред без дополнительной герметизации места установки. При соблюдении условий монтажа и эксплуатации разъём обеспечивает многократные циклы сочленения и расчленения без потери качества контакта.

Применение изделия в радиоэлектронной и радиотехнической аппаратуре оправдано в тех случаях, когда требуется компактный многоконтактный разъём с контактами разного диаметра и высоким рабочим напряжением до 850 В. Розетка подходит для замены аналогичных блочных разъёмов серии ШР60 в действующем оборудовании.
