Назначение и область применения

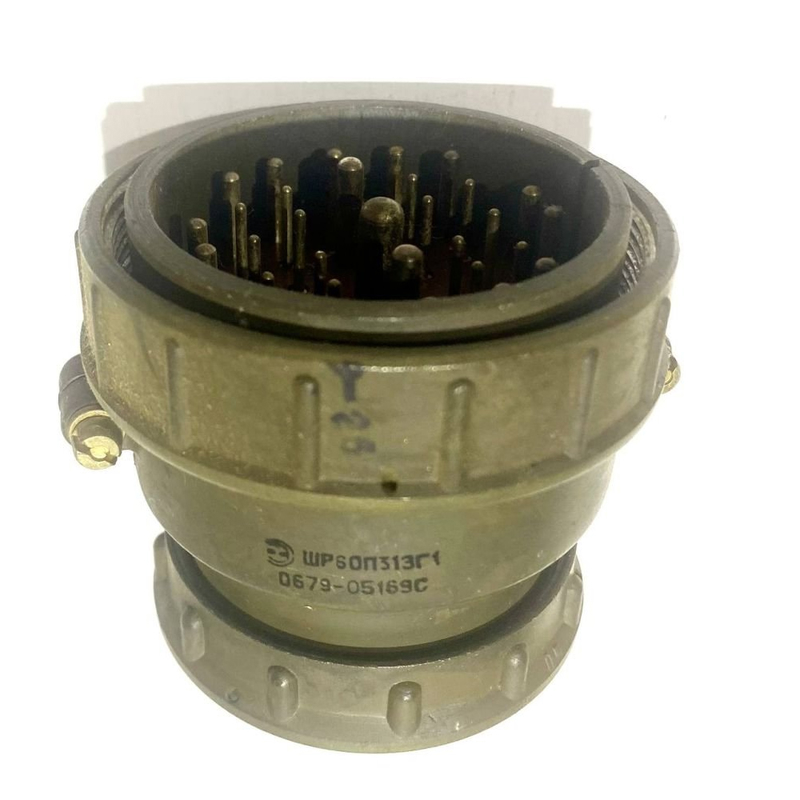

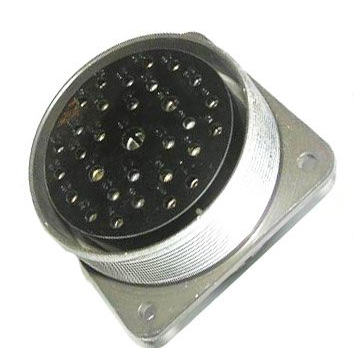

ШР60П31ЭГ1 представляет собой приборную розетку блочного типа без патрубка, входящую в серию цилиндрических низкочастотных соединителей ШР. Устройство предназначено для соединения и разъединения электрических цепей в электронной, радиоэлектронной и контрольно-измерительной аппаратуре. Соединитель ориентирован на работу с экранированными кабелями и обеспечивает надёжный электрический контакт в цепях постоянного и переменного тока с частотой до 3 МГц.

Розетка сочленяется резьбовым соединением с кабельной вилкой ШР60П31НГ1 или аналогичной моделью. Поляризация конструкции — одношпоночная, что исключает неправильное подключение и повреждение контактов при сборке. Климатическое исполнение УХЛ2 допускает эксплуатацию в условиях умеренного и холодного климата. Изделие рассчитано преимущественно на внутренний монтаж методом пайки, однако допускается наружное применение при условии защиты от атмосферных осадков, пыли и прямого солнечного излучения.

Технические характеристики

Соединитель ШР60П31ЭГ1 обладает следующими подтверждёнными параметрами:

• Количество контактов — 31.
• Максимальное напряжение — 850 В амплитудного значения.
• Рабочий ток на контакт — от 7 А при диаметре контакта 1,5 мм до 70–100 А при диаметре 5,5 мм в зависимости от конкретного исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро или никель.
• Метод монтажа — пайка.

Конструктивные особенности

Блочное исполнение без патрубка позволяет устанавливать розетку непосредственно на корпус прибора или панель, экономя внутреннее пространство и упрощая компоновку аппаратуры. Резьбовой способ сочленения с ответной частью обеспечивает механическую прочность соединения и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.

Одношпоночная поляризация гарантирует однозначное положение ответной вилки относительно розетки, что особенно важно в многоконтактных соединениях с плотной компоновкой выводов. Контакты с серебряным или никелевым покрытием обеспечивают стабильное переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации.

Монтаж и эксплуатация

Установка розетки осуществляется методом пайки проводников к контактным выводам. Изделие рассчитано на применение внутри помещений и в аппаратуре, защищённой от прямого воздействия влаги и загрязнений. При необходимости наружного размещения требуется дополнительная герметизация места установки и защита соединителя от атмосферных факторов.

Приёмка изделия соответствует категории «5», что подтверждает проведение приёмо-сдаточных испытаний в установленном порядке. Соединитель поставляется как самостоятельное комплектующее изделие для применения в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования.
