Назначение и область применения

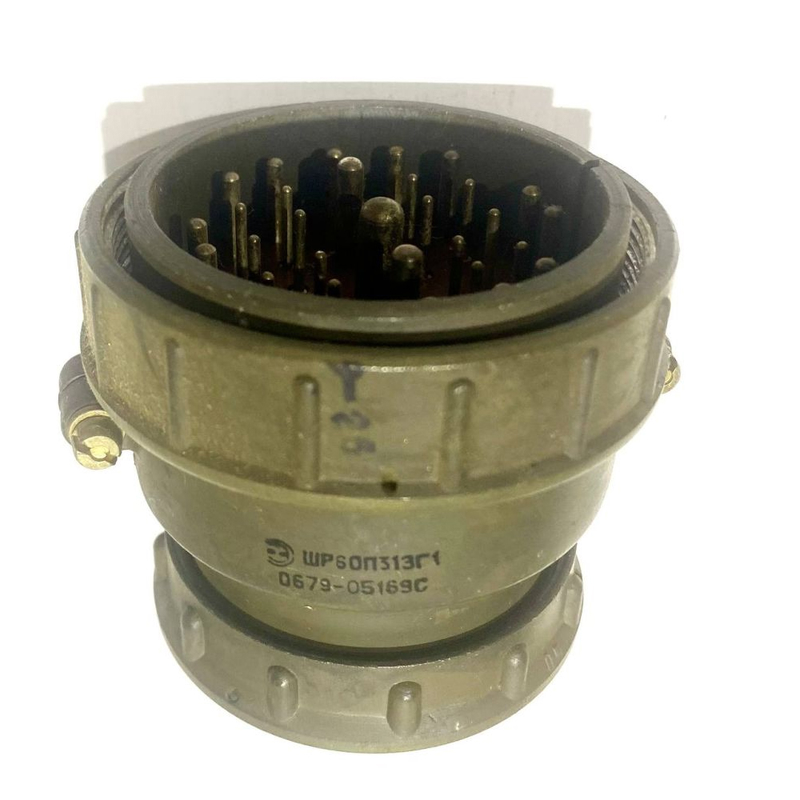

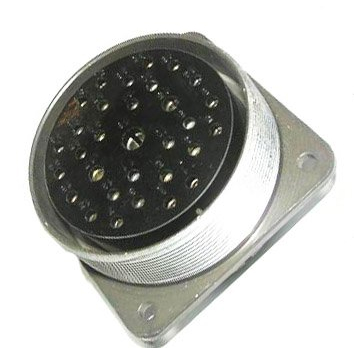

ШР60П31ЭГ1 Элекон (артикул 11037) представляет собой приборную розетку цилиндрического низкочастотного соединителя серии ШР с условным размером корпуса 60. Производитель — Элекон, категория — ШР60. Изделие предназначено для подключения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, а также в общепромышленных системах, где требуется многоконтактное разъёмное соединение с умеренными токовыми нагрузками. Розетка имеет негерметичное исполнение и климатическое исполнение УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Установка должна выполняться внутри корпусов, шкафов или отсеков, защищённых от прямого воздействия влаги и агрессивных сред.

Конструктивные особенности

Корпус соединителя металлический, изолятор выполнен из карболита. Контакты изготовлены из серебра или никеля. Розетка выполнена без патрубка, что обозначается литерой П в наименовании. Для подключения экранированного кабеля предусмотрена гайка Э, обеспечивающая фиксацию и контакт с экранирующей оплёткой.

Контактная группа

• Количество контактов: 31.
• 14 штук диаметром 1,5 мм.
• 14 штук диаметром 2,5 мм.
• 2 штуки диаметром 3,5 мм.
• 1 штука диаметром 5,5 мм.

Корпус, материалы и исполнение

• Тип изделия: приборная розетка.
• Серия: ШР.
• Условный размер корпуса: 60.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Материал контактов: серебро или никель.
• Исполнение: негерметичное, климатическое УХЛ.
• Исполнение без патрубка: П.
• Гайка для экранированного кабеля: Э.

Электрические и механические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока. Ниже приведены подтверждённые технические характеристики изделия.

Электрические параметры

• Амплитудное напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на контакты: от 20 А для контактов диаметром 1,5 мм до 100 А для контакта диаметром 5,5 мм.
• Общая токовая нагрузка: до 552 А.

Механические и климатические параметры

• Рабочий диапазон температур: от минус 60 до плюс 60 градусов Цельсия.
• Допустимая смена температур: до плюс 110 градусов Цельсия.
• Стойкость к пониженному давлению: 1,3 умножить на 10 в минус четвёртой степени паскаля.
• Вибрационная стойкость: диапазон частот от 1 до 5000 Гц при ускорении 300 метров в секунду в квадрате.
• Ударная стойкость: до 5000 метров в секунду в квадрате.

Эксплуатационные показатели

Ресурс соединителя составляет 500 сочленений-расчленений, минимальная наработка — 1000 часов. Изделие предназначено для многократного использования в стационарной и переносной аппаратуре, где требуется периодическое соединение и разъединение электрических цепей.

Приборная розетка ШР60П31ЭГ1 с артикулом 11037 совместима с ответными частями серии ШР60. Наличие 31 контакта разного диаметра позволяет распределять силовые и сигнальные цепи в одном соединителе. Контакты диаметром 1,5 мм и 2,5 мм в количестве 28 штук обеспечивают подключение основной части цепей, а два контакта диаметром 3,5 мм и один контакт диаметром 5,5 мм позволяют коммутировать цепи с повышенной токовой нагрузкой в пределах заявленных значений.
