Назначение и область применения

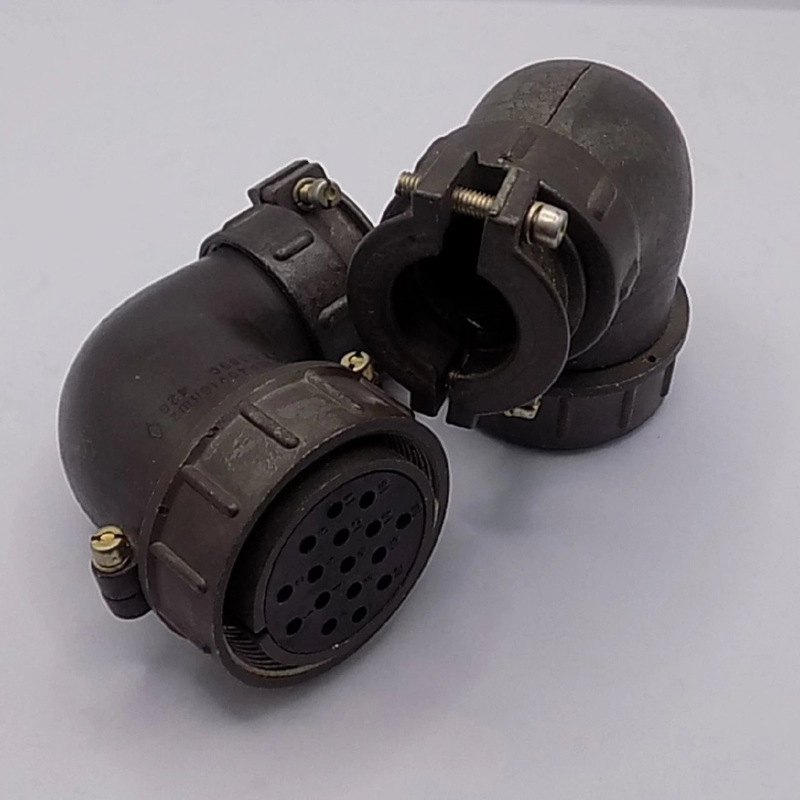

ШР604Ш2Н «5» представляет собой низкочастотный цилиндрический соединитель общего назначения, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие рассчитано на работу с постоянным и переменным током в диапазоне частот до 3 МГц. Соединитель применяется для объединения отдельных блоков, узлов и кабельных трасс внутри приборов, а также для подключения внешних кабельных сборок к стационарному оборудованию.

Конструкция предусматривает резьбовое сочленение ответных частей, обеспечивающее надёжную фиксацию и защиту от самопроизвольного разъединения при механических воздействиях. Шпонка в исполнении Ш2 исключает неправильную стыковку контактов и служит элементом поляризации.

Подтверждённые особенности и технические параметры

Соединитель соответствует требованиям к изделиям, работающим в составе аппаратуры с приёмкой «5». К подтверждённым особенностям относятся следующие характеристики:

• рабочий ток до 17,5 А на контактах диаметром 2,5 мм;
• рабочий ток до 7 А на контактах диаметром 1,5 мм;
• диапазон рабочих температур от -60°C до +60°C, с возможностью повышения до +110°C с учётом перегрева контактов;
• устойчивость к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• устойчивость к ударным воздействиям с ускорением до 5000 м/с²;
• работоспособность при пониженном давлении до 1,3·10⁻⁴ Па;
• сопротивление контакта не более 1,0–2,5 мОм;
• сопротивление изоляции не менее 5000 МОм;
• минимальная наработка 1000 часов;
• количество сочленений-расчленений до 500 циклов.

Условия эксплуатации и конструктивное исполнение

Климатическое исполнение УХЛ допускает использование соединителя внутри отапливаемых и неотапливаемых помещений, а также на открытом воздухе при условии защиты от прямого воздействия пыли, воды, дождя и солнечного излучения. Применение в составе герметичных корпусов или кожухов расширяет допустимые условия размещения.

Расшифровка обозначения изделия:

• ШР — тип соединителя: негерметичный, с резьбовым сочленением;
• 60 — условный размер корпуса;
• 4 — количество контактных групп или модификация;
• Ш2 — исполнение с шпонкой для поляризации;
• Н — нормальные габариты.

Монтаж и типовое применение

Изделие относится к соединителям объёмного монтажа и может выпускаться как в кабельном, так и в приборном исполнении — розеткой или вилкой. Подключение проводников осуществляется пайкой к контактным хвостовикам. Корпус нормальных габаритов обеспечивает совместимость с ответными частями того же типоразмера серии ШР60, имеющими соответствующую поляризацию.

Соединитель используется в измерительной технике, блоках питания, системах управления, усилительных трактах и иных устройствах, где требуется надёжное разъёмное соединение с резьбовой фиксацией и стабильными электрическими параметрами в широком диапазоне внешних воздействий.
