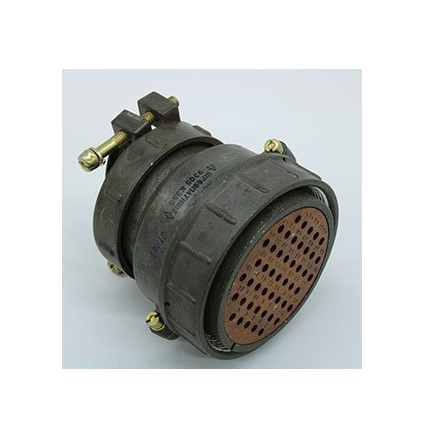

ШР6047Ш2

Цена:

1550 ₽

Технические характеристики

ШР6047Ш2

ШР6047Ш2 — это цилиндрический низкочастотный соединитель общего назначения, предназначенный для электрических цепей переменного и постоянного тока. Он используется в радиоэлектронной и радиотехнической аппаратуре, обеспечивая надежное соединение 47 контактов.

Характеристики

Соединитель имеет 40 контактов диаметром 1,5 мм с током до 20 А и 7 контактов диаметром 2,5 мм с током до 35 А, при общем токе до 400 А и напряжении до 850 В. Работает при частоте до 3 МГц, в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C) и пониженном давлении до 1,3·10⁻⁴ Па.

Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с². Наработка — минимум 1000 часов, сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Конструкция и маркировка

Разъем относится к серии ШР с условным размером корпуса 60. Буквы в обозначении указывают тип: например, П — без патрубка или с прямым, У — с угловым патрубком, вилка или розетка, монтажная часть (приборная/кабельная). Сочленение резьбовое, одношпоночная поляризация, климатическое исполнение УХЛ для внутреннего или защищенного наружного монтажа.

Соответствует стандартам ОСТ В 11 0121-91, ГЕО.364.107 ТУ, бРО.364.028 ТУ.

Описание

Назначение и область применения

ШР6047Ш2 — цилиндрический низкочастотный соединитель общего назначения, предназначенный для работы в электрических цепях переменного и постоянного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надежная коммутация 47 контактов. Разъем обеспечивает разъемное резьбовое сочленение с одношпоночной поляризацией, что исключает неправильную стыковку ответной части и снижает вероятность повреждения контактов.

Климатическое исполнение УХЛ допускает использование соединителя для внутреннего монтажа и в защищенных наружных установках. Рабочий диапазон частот до 3 МГц позволяет применять изделие в низкочастотных цепях радиоэлектронной аппаратуры, где важна стабильность электрического соединения.

Технические характеристики

Электрические параметры

общее количество контактов — 47;
40 контактов диаметром 1,5 мм с допустимым током до 20 А;
7 контактов диаметром 2,5 мм с допустимым током до 35 А;
суммарный рабочий ток — до 400 А;
рабочее напряжение — до 850 В;
рабочая частота — до 3 МГц.

Условия эксплуатации и стойкость

диапазон температур окружающей среды — от минус 60 °C до плюс 60 °C;
допустимая температура перегрева контактов — до плюс 110 °C;
пониженное атмосферное давление — до 1,3·10-4 Па;
вибрационная нагрузка — 1–5000 Гц при ускорении 300 м/с2;
одиночные удары — до 5000 м/с2;
многократные удары — до 350 м/с2;
линейное ускорение — до 2000 м/с2.

Соединитель сохраняет работоспособность при указанных механических и климатических воздействиях, что позволяет применять его в аппаратуре, подверженной вибрации и перепадам внешних условий.

Конструктивные особенности и маркировка

Разъем относится к серии ШР с условным размером корпуса 60, что отражено в обозначении ШР6047Ш2. Буквенная часть маркировки серии указывает на тип исполнения: П — без патрубка или с прямым патрубком, У — с угловым патрубком; также различаются вилка и розетка, приборная или кабельная монтажная часть. Сочленение ответных частей выполняется резьбовым способом. Одношпоночная поляризация задает единственно правильное положение при стыковке, что предотвращает ошибочный монтаж и повреждение контактов.

Изделие рассчитано на минимальную наработку 1000 часов, 500 циклов сочленений-расчленений и срок сохраняемости 15 лет. Такие показатели обеспечивают длительное использование разъема в составе радиоэлектронной аппаратуры.

Соответствие нормативной документации

Изделие выпускается в соответствии со следующими документами:

ОСТ В 11 0121-91;
ГЕО.364.107 ТУ;
бРО.364.028 ТУ.

Артикул изделия — 11022. Категория — ШР60.
