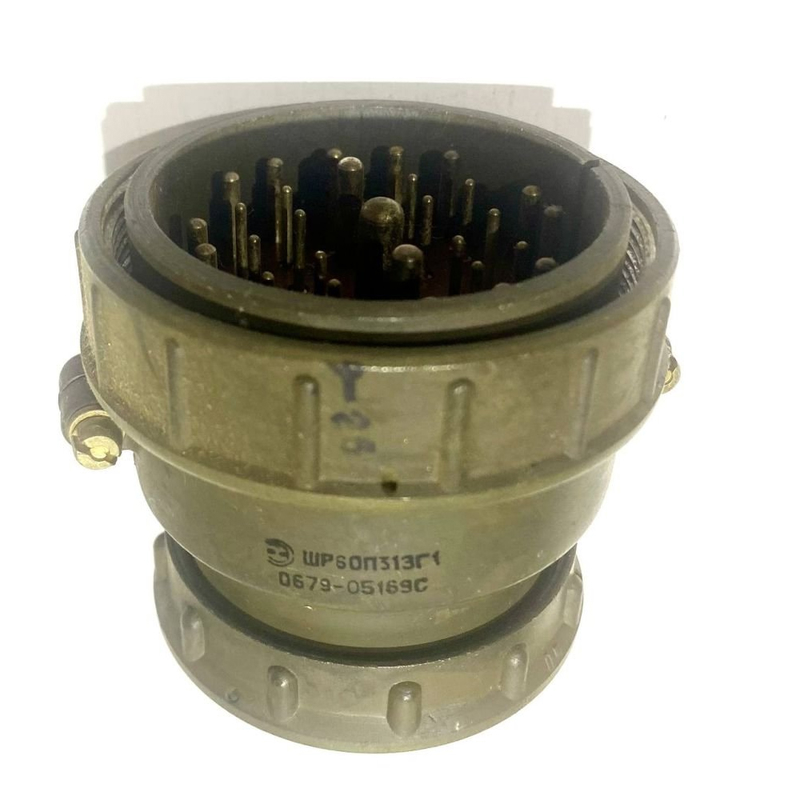

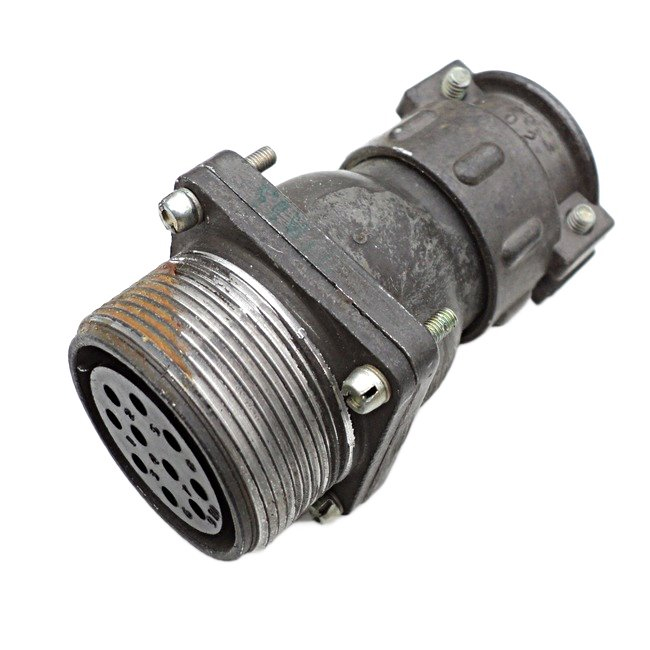

ШР6031Г1

Цена:

1600 ₽

Технические характеристики

ШР6031Г1

ШР6031Г1 — это блочная (приборная) розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Назначение

Она используется в авиации, военной технике и других областях, где требуется надежное соединение при вибрациях и экстремальных условиях. Конструкция обеспечивает защиту контактов и удобный монтаж в приборных блоках.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный).
60 — условный размер корпуса.
СК — конструктивное исполнение приборной части с угловым патрубком.
31 — сочетание контактов.
Н — нормальные габариты.
Г — розетка.
1 — серия или вариант.

Технические характеристики

Соединитель выдерживает синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и работает при пониженном давлении 1,3×10⁻⁴ Па. Рабочая температура — от -60 °C до +100 °C (с учетом перегрева контактов до +110 °C), минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. +3

Описание

Назначение

ШР6031Г1 — это блочная (приборная) розетка из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Соединитель рассчитан на применение в составе ответственного электрооборудования, где требуется стабильный электрический контакт при вибрациях и экстремальных условиях.

Розетка используется в авиации, военной технике и других областях, для которых важны высокая механическая стойкость и защита контактов. Конструкция обеспечивает удобный монтаж в приборных блоках и снижает риск повреждения контактной группы при установке.

Расшифровка обозначения

Для правильного определения модификации серии ШР применяются следующие символы:

ШР — тип соединителя: цилиндрический низкочастотный;
60 — условный размер корпуса;
СК — конструктивное исполнение приборной части с угловым патрубком;
31 — сочетание контактов;
Н — нормальные габариты;
Г — розетка;
1 — серия или вариант.

Технические характеристики

Соединитель сохраняет работоспособность в жестких условиях эксплуатации. Подтвержденные для данной модели показатели:

синусоидальная вибрация от 1 до 5000 Гц с ускорением до 300 м/с² (30 g);
механические удары до 5000 м/с² (500 g);
рабочее пониженное давление 1,3×10⁻⁴ Па;
рабочая температура от -60 °C до +100 °C, с учетом перегрева контактов до +110 °C;
минимальная наработка 1000 часов;
количество сочленений-расчленений 500.

Устойчивость к внешним воздействиям

Приведенные значения подтверждают способность розетки работать при значительных перепадах давления, интенсивной вибрации и ударных нагрузках. Это позволяет применять изделие в бортовой аппаратуре, наземных комплексах и оборудовании специального назначения.

Применение и монтаж

Блочная конструкция ШР6031Г1 рассчитана на монтаж внутри приборных корпусов и блоков. Розетка обеспечивает защиту контактов от внешних воздействий и удобство подключения ответных частей соединителя.

Артикул товара: 11019. Категория: ШР60. Данное изделие относится к низкочастотным цилиндрическим соединителям и применяется в электрических цепях постоянного и переменного тока.
