Назначение и область применения

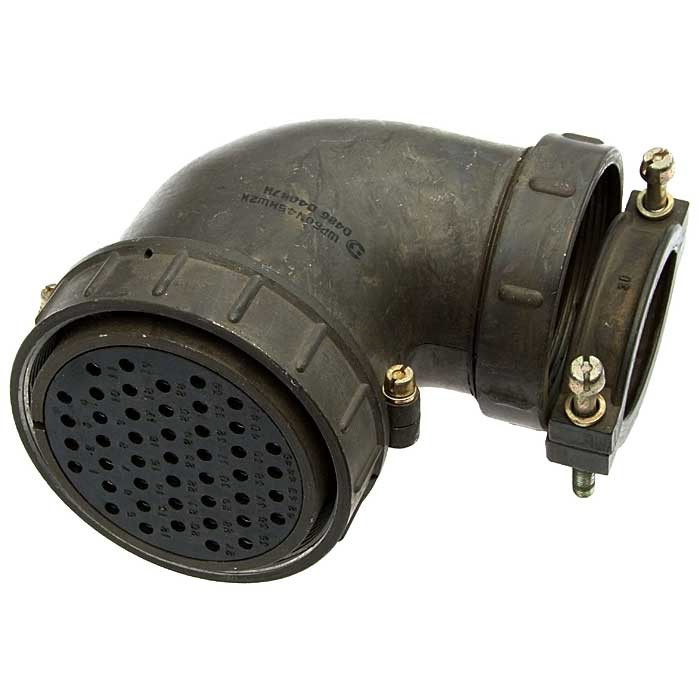

ШР60-ПК4НШ2 представляет собой низкочастотный цилиндрический электрический соединитель объемного монтажа, выполненный в корпусном исполнении «розетка». Изделие предназначено для организации надежного разъемного соединения в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель применяется в составе радиоэлектронной и радиотехнической аппаратуры, где требуется стабильный электрический контакт при эксплуатации в условиях повышенных механических нагрузок и перепадов температур.

Благодаря резьбовому способу сочленения ответных частей обеспечивается высокая устойчивость соединения к самопроизвольному разъединению под воздействием вибрации и ударов. Конструкция с прямым патрубком для кабельной части упрощает монтаж при объемной установке. Изделие ориентировано на применение внутри приборов, шкафов и блоков аппаратуры, а также допускает наружное размещение при условии защиты от прямого воздействия атмосферных осадков, пыли и солнечного излучения.

Конструктивные особенности и технические характеристики

Корпус соединителя имеет условный размер 60, что определяет габаритную группу и совместимость с ответными частями аналогичного типоразмера. Расшифровка обозначения включает следующие элементы: ШР — тип соединителя (цилиндрический низкочастотный), 60 — условный размер корпуса, ПК — конструктивное исполнение с прямым патрубком для кабельной части, 4 — количество контактных групп, НШ — неэкранированный кабель с гайкой, 2 — серия или модификация.

Изделие рассчитано на рабочий ток до 17,5 А. Рабочий температурный диапазон составляет от минус 60 до плюс 60 градусов Цельсия, при этом кратковременно допустимо повышение температуры до плюс 110 градусов Цельсия с учетом перегрева контактов. Соединитель сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвертой степени Па.

Механическая устойчивость

Конструкция выдерживает следующие виды внешних воздействий:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные ударные нагрузки с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате;
• не менее 500 циклов сочленения и расчленения без потери эксплуатационных характеристик.

Условия эксплуатации и надежность

Соединитель соответствует климатическому исполнению УХЛ2 по ГОСТ 15150-69. Данное исполнение рассчитано на умеренный и холодный климат при размещении в помещениях с искусственно регулируемыми климатическими условиями или в неотапливаемых помещениях с колебаниями температуры и влажности, характерными для указанных макроклиматических районов. При наружном размещении необходимо обеспечить защиту изделия от дождя, пыли и прямых солнечных лучей.

Показатели надежности включают минимальную наработку 1000 часов, количество сочленений-расчленений 500 циклов и срок сохраняемости 15 лет. Покрытие контактов обеспечивает стабильное переходное сопротивление в течение всего срока службы. Корпус изделия имеет одношпоночную поляризацию, что исключает неправильное соединение ответных частей и защищает контакты от повреждения при монтаже.

Соединитель предназначен для работы с неэкранированным кабелем, фиксация которого осуществляется с помощью гайки. Резьбовое соединение корпусных частей гарантирует герметичность зоны контакта и защиту от проникновения загрязнений в процессе эксплуатации. Изделие поставляется как самостоятельная единица для объемного монтажа в составе аппаратуры заказчика.
