Назначение соединителя ШР60-ПК31НГ1

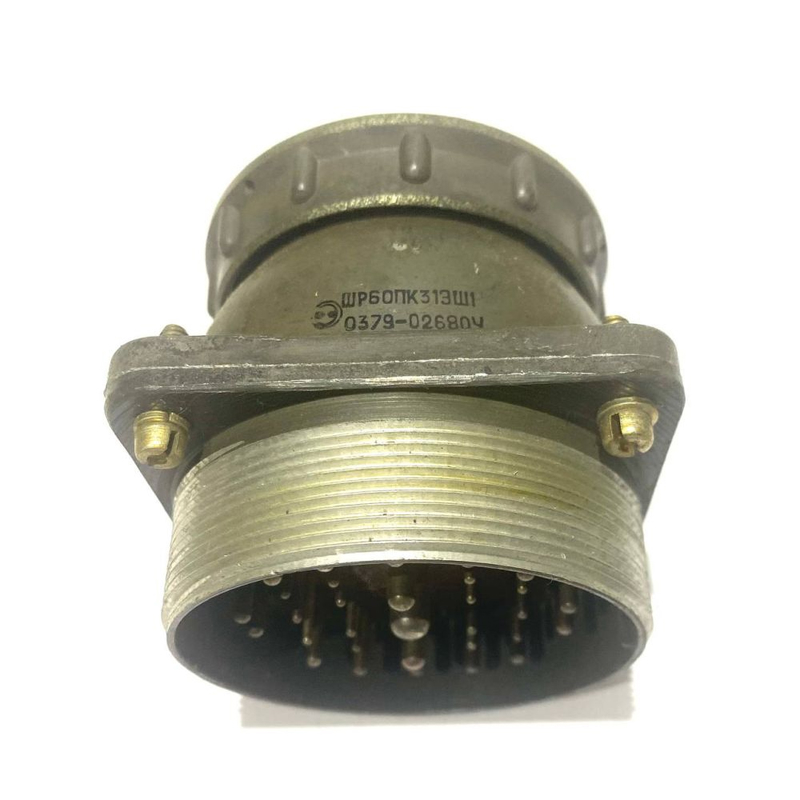

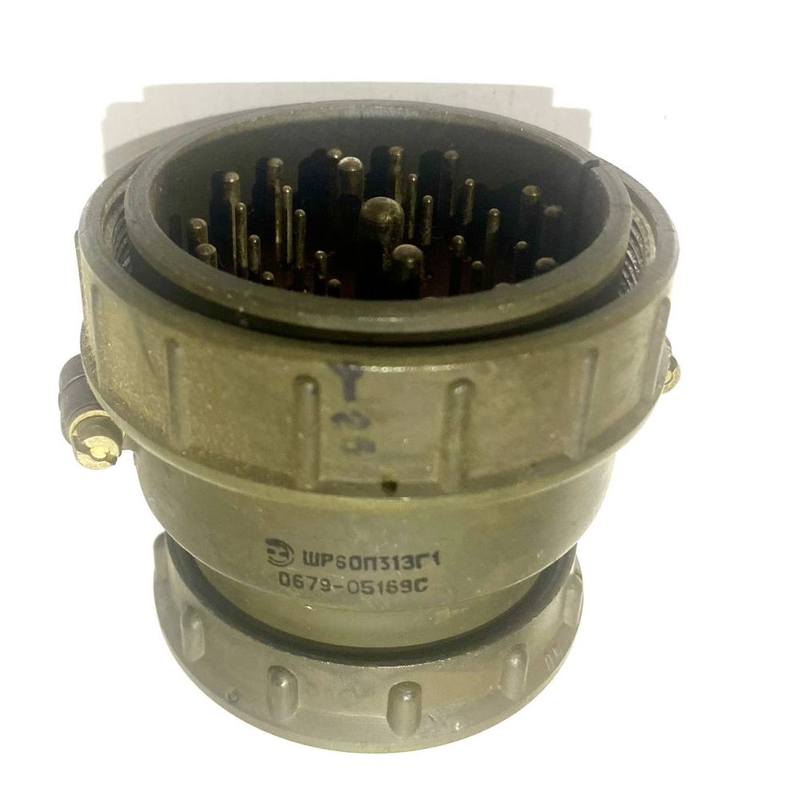

ШР60-ПК31НГ1 представляет собой розетку блочную (приборную) низкочастотного цилиндрического соединителя серии ШР, предназначенную для объемного монтажа. Изделие применяется для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока при рабочем напряжении до 850 В (амплитудное значение). Соединитель рассчитан на эксплуатацию в составе электро- и радиоаппаратуры, где требуется надежное разъемное соединение проводов, кабелей, узлов и блоков.

Конструкция предусматривает установку на блок с прямым патрубком. Розетка подходит как для внутреннего, так и для наружного монтажа — при условии обеспечения дополнительной защиты от пыли и влаги. Приборное исполнение позволяет закреплять соединитель непосредственно на корпусе оборудования, что упрощает компоновку и сокращает длину внутриблочных проводников.

Подтвержденные особенности конструкции и электрические параметры

Соединитель содержит 31 контакт, распределенный по диаметрам и допустимым токовым нагрузкам:

• 14 контактов диаметром 1,5 мм — ток до 20 А;
• 14 контактов диаметром 2,5 мм — ток до 35 А;
• 2 контакта диаметром 3,5 мм — ток до 50 А;
• 1 контакт диаметром 5,5 мм — ток до 100 А.

Суммарная допустимая токовая нагрузка соединителя достигает 552 А. Контакты имеют никелевое покрытие, которое обеспечивает стабильное переходное сопротивление и защиту от коррозии. Корпус металлический, изолятор выполнен из карболита.

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, климатическое исполнение — УХЛ. Соединитель выдерживает не менее 500 сочленений-расчленений и сохраняет работоспособность при вибрационных нагрузках в диапазоне от 1 до 5000 Гц с ускорением до 30 g. Минимальная наработка изделия — 1000 часов.

Применение и монтажные характеристики

ШР60-ПК31НГ1 применяется в бортовой и наземной аппаратуре, измерительных комплексах, промышленных установках и источниках питания, где требуется обслуживаемое разъемное соединение с высокой суммарной токовой нагрузкой. Комбинация контактов разных диаметров позволяет в одном корпусе объединять силовые и сигнальные цепи, сокращая количество отдельных соединителей.

Сочленение с ответной частью — резьбовое, нормальных габаритов, поляризация корпусов одношпоночная. Это исключает ошибки подключения и обеспечивает механическую фиксацию соединения.

Расшифровка обозначения

Маркировка ШР60-ПК31НГ1 содержит следующие элементы: ШР — тип соединителя; 60 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 31 — количество контактов; Н — никелевое покрытие; Г1 — розетка, сочетание контактов номер 1. Артикул изделия — 11017.

При проектировании узлов с данным соединителем рекомендуется учитывать массогабаритные параметры корпуса условного размера 60 и необходимость доступа к резьбовому сочленению при обслуживании. Для наружного применения следует предусмотреть уплотнительные элементы, поскольку базовое исполнение не является герметичным.
