Назначение соединителя ШР60-П4ЭГ2Н

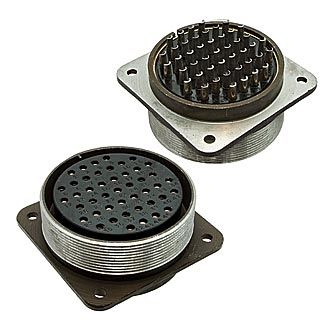

ШР60-П4ЭГ2Н — это низкочастотный цилиндрический соединитель общего назначения из серии ШР, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Изделие представляет собой розетку приборного исполнения без патрубка с условным размером корпуса 60, рассчитанную на 4 контакта диаметром 2,5 мм. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для создания надёжных разъёмных соединений, в том числе при внутреннем и наружном размещении оборудования, когда требуется защита от пыли и влаги.

Конструкция с гайкой для фиксации обеспечивает стабильное механическое крепление и предотвращает самопроизвольное расчленение при эксплуатации. Исполнение, ориентированное на экранированный кабель, позволяет применять соединитель в схемах, где необходимо снижение влияния внешних электромагнитных помех и сохранение целостности экранирования на всём протяжении линии.

Расшифровка обозначения

Маркировка ШР60-П4ЭГ2Н содержит сведения о типе, конструктивных особенностях и электрических параметрах изделия. Понимание структуры обозначения позволяет быстро определить соответствие соединителя конкретным требованиям монтажа и эксплуатации.

• ШР — тип соединителя: негерметичный цилиндрический разъём общего назначения;
• 60 — условный размер корпуса, определяющий присоединительные габариты;
• П — приборное исполнение без патрубка, предназначенное для установки на корпус оборудования;
• 4 — число контактов;
• Э — исполнение для экранированного кабеля;
• Г — наличие гайки для фиксации ответной части;
• 2 — размер контактов, соответствующий диаметру 2,5 мм;
• Н — нормальные габариты.

Технические характеристики и условия эксплуатации

ШР60-П4ЭГ2Н рассчитан на рабочий ток до 17,5 А на контактах, что позволяет использовать его в цепях средней мощности. Соединитель сохраняет работоспособность при воздействии механических нагрузок: вибраций в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночных ударов с ускорением до 5000 м/с² и линейных нагрузок до 2000 м/с². Эти показатели подтверждают пригодность изделия для применения в аппаратуре, работающей в условиях повышенной вибрационной и ударной активности.

Температурный диапазон эксплуатации составляет от минус 60°C до плюс 60°C. При этом допустим перегрев контактов до плюс 110°C, что расширяет возможности применения в плотно скомпонованных блоках с ограниченным теплоотводом. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что позволяет использовать его в аппаратуре, эксплуатируемой в условиях разреженной атмосферы.

Ресурс и надёжность

Ресурс соединителя составляет 500 сочленений-расчленений, а минимальная наработка — не менее 1000 часов. Эти параметры указывают на умеренную частоту обслуживания и ориентированность изделия на стационарное или редко перекоммутируемое применение. Конструкция с гайкой фиксации снижает износ контактных пар при вибрации и исключает случайное размыкание цепи во время работы оборудования.

Применение

ШР60-П4ЭГ2Н используется при сборке и ремонте радиоэлектронных устройств, измерительной аппаратуры, промышленного оборудования и систем связи. Приборное исполнение без патрубка упрощает монтаж на панелях и шасси, а совместимость с экранированным кабелем делает соединитель востребованным во входных и выходных цепях, чувствительных к наводкам. Изделие также подходит для замены аналогичных разъёмов серии ШР с сопоставимыми присоединительными размерами и электрическими характеристиками в составе ранее выпущенной аппаратуры.
