Назначение

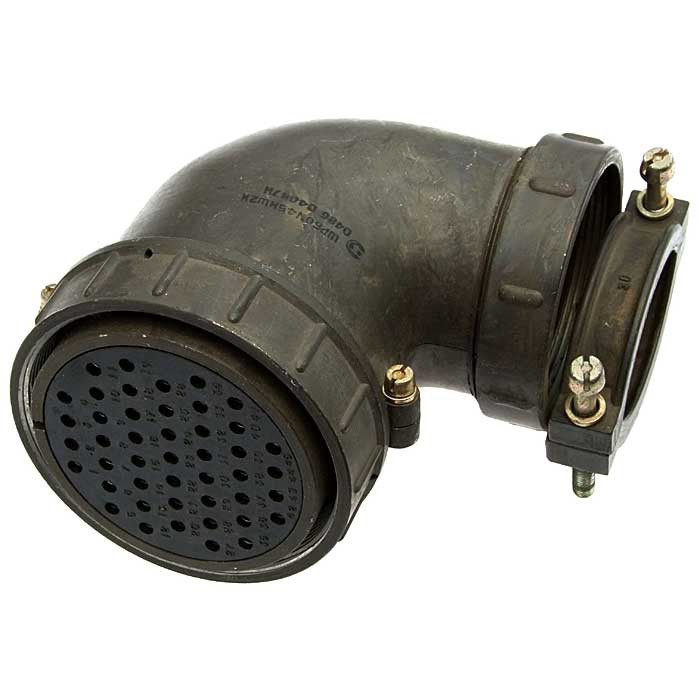

ШР60-П47НШ2Н представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии ШР с условным размером корпуса 60. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется для коммутации бортовых и наземных электрических систем, контрольно-измерительной аппаратуры, промышленного оборудования и различных электронных устройств, где требуется разъёмное соединение с высокой плотностью контактов и надёжной фиксацией.

Благодаря резьбовому методу сочленения и одношпоночной поляризации розетка обеспечивает защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Изделие рассчитано на многократные циклы соединения и разъединения, что позволяет использовать его в составе обслуживаемого оборудования и сменных модулей.

Конструктивные особенности

Соединитель оснащён 47 контактами круглого штыревого исполнения. Контактная группа распределена следующим образом:

• 40 контактов диаметром 1,5 мм;
• 7 контактов диаметром 2,5 мм.

Все контакты выполнены извлекаемыми, из латуни с серебряным покрытием (Ag). Такое исполнение упрощает замену отдельных контактов при ремонте и обеспечивает стабильное переходное сопротивление. Сопротивление контактов диаметром 1,5 мм не превышает 2,5 мОм, диаметром 2,5 мм — не более 1 мОм.

Максимальный рабочий ток составляет 7 А для контактов диаметром 1,5 мм и 17,5 А для контактов диаметром 2,5 мм. Электрический монтаж выполняется пайкой, механический — объёмным способом. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, имеет серый цвет. Патрубок прямой (П), для неэкранированного кабеля предусмотрена гайка (Н). Накидная гайка сочленения имеет шаг резьбы M64×1,5 мм.

Изолятор выполнен из чёрного бакелита. Розетка взаимосочленяется с вилками типа ШР60П47НГ2, а также с аналогами серий 2РТТ и 2РТ-А.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Рабочий диапазон температур составляет от -60 до +60 °C, климатическое исполнение — УХЛ. Изделие сохраняет работоспособность при относительной влажности до 98% при температуре +25 °C и при давлении от 1,33×10⁻⁴ Па до 50,6×10⁴ Па.

Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, акустические шумы до 170 дБ и многократные ударные воздействия с ускорением до 500 g. Ресурс соединителя составляет 500 сочленений-расчленений, минимальная наработка — не менее 1000 часов.

Габаритные и установочные параметры

Диаметр розетки составляет 72,5 мм, длина — 80,7 мм, высота — 81,1 мм. Масса изделия — около 282 г. Компактные габариты при значительном числе контактов позволяют размещать соединитель в ограниченных монтажных пространствах без ущерба для удобства обслуживания.
