Назначение и конструктивное исполнение

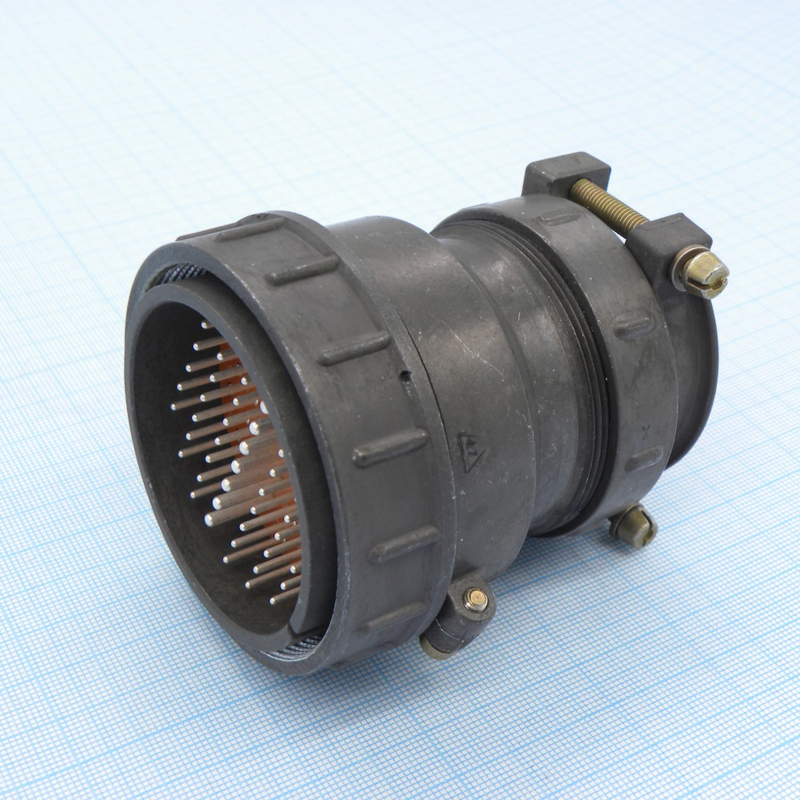

ШР60-П47НГ2 — это низкочастотный цилиндрический электрический разъём, выполненный в виде розетки приборной блочной. Изделие относится к серии ШР и предназначено для организации надёжных разъёмных соединений в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на внутренний монтаж в приборах и оборудовании, где требуется стабильный электрический контакт при воздействии вибрационных и ударных нагрузок.

Расшифровка обозначения позволяет точно определить конструктивные особенности разъёма. Литера «ШР» указывает на тип соединителя — цилиндрический. Цифра «60» обозначает условный размер корпуса. Буква «П» характеризует конструктивное исполнение приборной части без патрубка, в отличие от вариантов «ПК» с прямым патрубком и «СК» с угловым. Цифра «47» — количество контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Буква «Н» обозначает гайку патрубка для неэкранированного кабеля, тогда как литера «Э» применяется для экранированного. Обозначение «Г2» указывает на модификацию изделия.

Технические характеристики

Разъём ШР60-П47НГ2 обладает высокими электрическими и механическими параметрами, обеспечивающими его работоспособность в сложных условиях эксплуатации. Ключевые характеристики изделия:

• Рабочее амплитудное напряжение — до 850 В
• Сопротивление изоляции — не менее 5000 МОм
• Диапазон рабочих частот — до 3 МГц
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате
• Устойчивость к механическим ударам одиночного действия с ускорением до 5000 метров на секунду в квадрате
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия
• Устойчивость к пониженному атмосферному давлению — до 1,3 на 10 в минус четвёртой степени паскаля
• Минимальная наработка — 1000 часов
• Количество соединений-расчленений — 500 циклов

Приведённые параметры подтверждают способность разъёма сохранять электрическую целостность и механическую стабильность при длительной эксплуатации в условиях интенсивных динамических нагрузок и значительных перепадов внешних факторов.

Применение и условия эксплуатации

ШР60-П47НГ2 ориентирован на использование во внутреннем монтаже приборов и оборудования в климатическом исполнении УХЛ2. Изделие востребовано в электрических системах промышленного назначения, авиационной технике и других областях, где предъявляются повышенные требования к виброустойчивости и герметичности разъёмных соединений. Блочная розетка без патрубка позволяет компактно размещать разъём на панелях и корпусах приборов, обеспечивая удобный доступ для коммутации.

Допускается наружное применение разъёма при условии организации защиты от прямого попадания дождя, пыли и солнечного излучения. Это расширяет сферу использования изделия, однако основным вариантом монтажа остаётся установка внутри корпусов оборудования или в защищённых отсеках. Конструкция с гайкой патрубка под неэкранированный кабель упрощает подключение проводников и фиксацию кабельного ввода без применения дополнительных экранирующих элементов.

Особенности монтажа и совместимость

Приборная блочная розетка ШР60-П47НГ2 устанавливается стационарно и образует ответную часть для соединения с кабельной вилкой серии ШР соответствующего типоразмера и контактной схемы. Контактная группа с двумя типоразмерами контактов позволяет распределять силовые и сигнальные цепи в рамках одного соединителя, что упрощает компоновку внутренних соединений аппаратуры. Наличие сорока контактов диаметром 1,5 мм и семи контактов диаметром 2,5 мм обеспечивает гибкость при проектировании электрических схем с различными токовыми нагрузками.
