ШР60-П47ЭГ2Н

Цена:

1850 ₽

Технические характеристики

ШР60-П47ЭГ2Н

ШР60-П47ЭГ2Н — это низкочастотный цилиндрический соединитель в виде приборной розетки без патрубка, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Характеристики

Он имеет условный размер корпуса 60, 47 контактов, резьбовое сочленение и нормальные габариты для объемного монтажа. Рабочая температура от -60 до +60 °C (с учетом перегрева контактов до +110 °C), атмосферное давление до 1,3·10^{-4} Па. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 60 — размер корпуса; П — приборное исполнение без патрубка; 47 — число контактов; Э — повышенная герметичность; Г — нормальные габариты; 2 — серия; Н — нормальная точность.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, включая работу в условиях пониженного давления и смены температур.

Описание

Назначение изделия

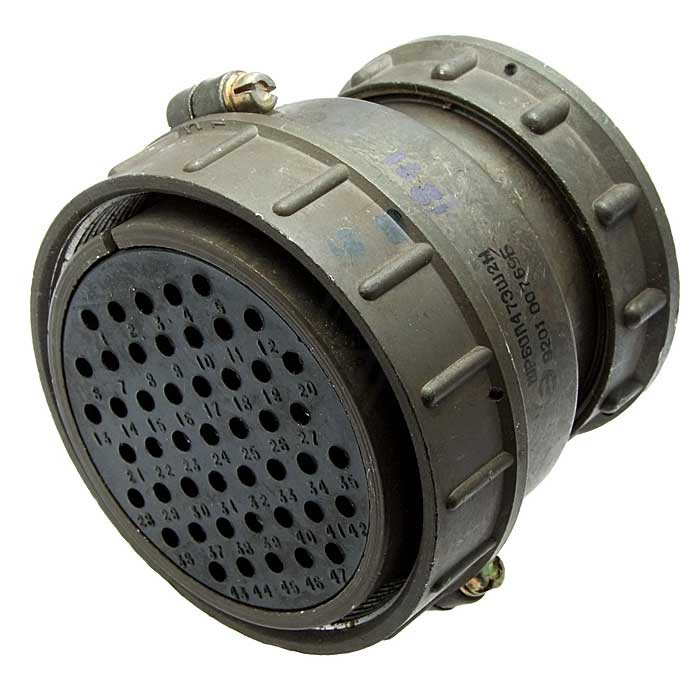

ШР60-П47ЭГ2Н — низкочастотный цилиндрический соединитель, выполненный в виде приборной розетки без патрубка. Артикул изделия — 11015, категория — ШР60. Соединитель предназначен для электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц и напряжением до 850 В амплитудного значения.

Устройство применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Конструкция рассчитана на резьбовое сочленение и объёмный монтаж.

Конструктивные параметры

Изделие имеет цилиндрический корпус условного размера 60. Исполнение — приборная розетка без патрубка, что упрощает размещение в аппаратуре. Корпус имеет нормальные габариты и предназначен для объёмного монтажа.

Соединитель оснащён 47 контактами. Сочленение с ответной частью осуществляется резьбовым способом. Маркировка ШР60-П47ЭГ2Н указывает на тип, размер корпуса, исполнение, число контактов и дополнительные особенности.

Подтверждённые технические особенности

Для изделия подтверждены следующие характеристики:

тип — низкочастотный цилиндрический соединитель;
условный размер корпуса — 60;
число контактов — 47;
исполнение — приборная розетка без патрубка;
тип сочленения — резьбовое;
габариты — нормальные, под объёмный монтаж;
повышенная герметичность;
рабочая температура — от минус 60 до плюс 60 градусов Цельсия;
допустимый перегрев контактов — до плюс 110 градусов Цельсия;
атмосферное давление — до 1,3·10 в степени минус 4 Па;
минимальная наработка — 1000 часов;
количество сочленений-расчленений — 500;
срок сохраняемости — 15 лет.

Расшифровка обозначения

Структура обозначения ШР60-П47ЭГ2Н:

ШР — тип соединителя;
60 — условный размер корпуса;
П — приборное исполнение без патрубка;
47 — число контактов;
Э — повышенная герметичность;
Г — нормальные габариты;
2 — серия;
Н — нормальная точность.

Применение и эксплуатационные условия

Соединитель используется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Он сохраняет работоспособность при пониженном атмосферном давлении и при смене температур, что позволяет применять его в условиях, где требуется стабильная электрическая коммутация.

Изделие рассчитано на многократное использование: минимальная наработка составляет 1000 часов, допустимое количество сочленений-расчленений — 500. Срок сохраняемости изделия — 15 лет.
