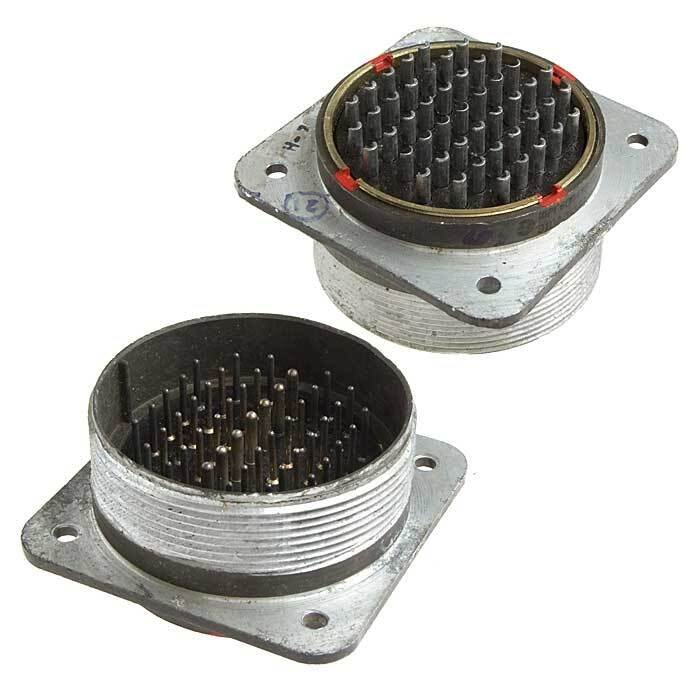

Назначение соединителя ШР60-П47ЭГ2

ШР60-П47ЭГ2 представляет собой низкочастотный цилиндрический соединитель розеточного типа, предназначенный для объемного монтажа. Изделие относится к классу электрических соединителей нормальных габаритов с резьбовым способом сочленения ответных частей. Основная функция данного компонента заключается в обеспечении надежного соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в составе электронной и радиоэлектронной аппаратуры.

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотным диапазоном до 3 МГц. Максимальное рабочее напряжение, при котором сохраняется штатная функциональность устройства, составляет 850 В по амплитудному значению. Это позволяет применять ШР60-П47ЭГ2 в широком спектре промышленного оборудования, контрольно-измерительных приборов и систем связи, где требуется стабильная коммутация значительного числа сигнальных и силовых линий.

Технические характеристики и конструктивные особенности

Корпус соединителя выполнен по условному размеру 60, что соответствует диаметру 60 мм и обеспечивает необходимую механическую прочность при сохранении приемлемых массогабаритных показателей. Приборная часть изделия не имеет патрубка, что упрощает монтаж на панели и в корпусах оборудования, где подвод кабеля осуществляется непосредственно к контактным выводам с внутренней стороны.

Контактная группа соединителя насчитывает 47 контактов, распределенных по двум типоразмерам:

• 40 контактов диаметром 1,5 мм, ориентированных на передачу сигналов малой и средней мощности;
• 7 контактов диаметром 2,5 мм, рассчитанных на повышенные токовые нагрузки.

Покрытие контактов выполнено из серебра, что снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Двухшпоночная поляризация (индекс Г2 в обозначении) исключает ошибочное сочленение ответных частей при монтаже и обслуживании аппаратуры, гарантируя корректное совпадение контактных групп.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что свидетельствует о высоком качестве примененных диэлектрических материалов и обеспечивает безопасную работу при заявленных напряжениях. Рабочий температурный диапазон охватывает значения от минус 60 до плюс 60 градусов Цельсия, при этом соединитель допускает кратковременное воздействие температур до плюс 110 градусов Цельсия при смене температурных режимов.

Устройство сохраняет работоспособность в условиях синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Климатическое исполнение УХЛ допускает использование соединителя в умеренном и холодном климате. Для внутреннего монтажа дополнительные меры защиты не требуются; при наружном размещении необходима организация защитного кожуха или иного укрытия от прямого воздействия атмосферных осадков.

Расшифровка обозначения и применение

Маркировка ШР60-П47ЭГ2 содержит полную информацию о конструктивном исполнении соединителя. Индекс ШР указывает на принадлежность к серии штепсельных разъемов цилиндрической формы. Число 60 определяет условный размер корпуса. Литера П обозначает приборную часть без патрубка. Число 47 отражает суммарное количество контактов. Литера Э информирует о серебряном покрытии контактных элементов. Сочетание Г2 указывает на двухшпоночную схему поляризации.

Благодаря сочетанию значительного числа контактов, высокого допустимого напряжения и широкого температурного диапазона, ШР60-П47ЭГ2 находит применение в системах промышленной автоматики, телекоммуникационном оборудовании, лабораторных стендах и специальной радиоэлектронной аппаратуре. Наличие двух типоразмеров контактов в одном корпусе позволяет одновременно коммутировать как слаботочные сигнальные линии, так и цепи питания исполнительных устройств.

Артикул изделия: 11014. Категория: ШР60. Соединитель поставляется без указания производителя в исходных данных, что не влияет на заявленные технические параметры и область применения.
