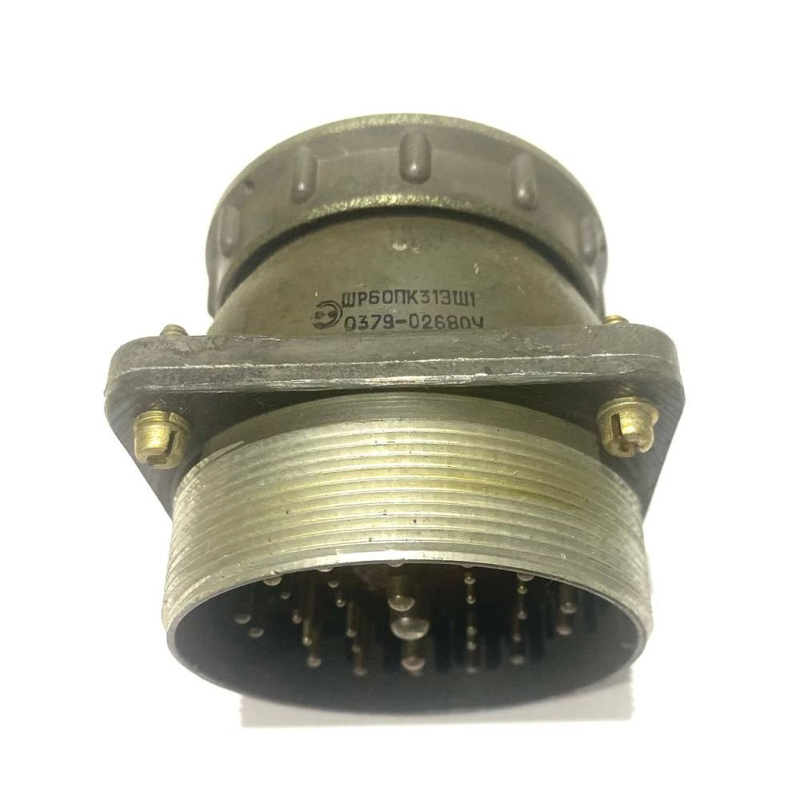

ШР60-П31ЭШ1Н — это низкочастотный цилиндрический электрический соединитель общего назначения, предназначенный для надежного подключения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

• ШР — тип соединителя (цилиндрический разъем).

• 60 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• 31 — количество контактов.

• Э — гайка патрубка для экранированного кабеля.

• Ш — вид контактов (розетка).

• 1 — обозначение сочетания контактов, одношпоночная поляризация.

Это блочный (приборный) разъем с резьбовым соединением и объемным монтажом методом пайки.​

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочий ток на контакт — не более 70 А.

• Диаметры контактов: 14 шт. Ø1,5 мм, 14 шт. Ø2,5 мм, 2 шт. Ø3,5 мм, 1 шт. Ø5,5 мм.​

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с² (30 g).

• Удар: одиночный 5000 м/с² (500 g), многократный 350 м/с² (35 g).

• Сопротивление изоляции: не менее 5000 МОм.​

Условия эксплуатации

Разъем выдерживает пониженное давление до 1,3×10⁻⁴ Па, подходит для внутреннего и наружного применения (при защите от пыли и влаги) в климатическом исполнении УХЛ. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Корпус металлический, контакты с серебряным или никелевым покрытием.​
