Назначение изделия

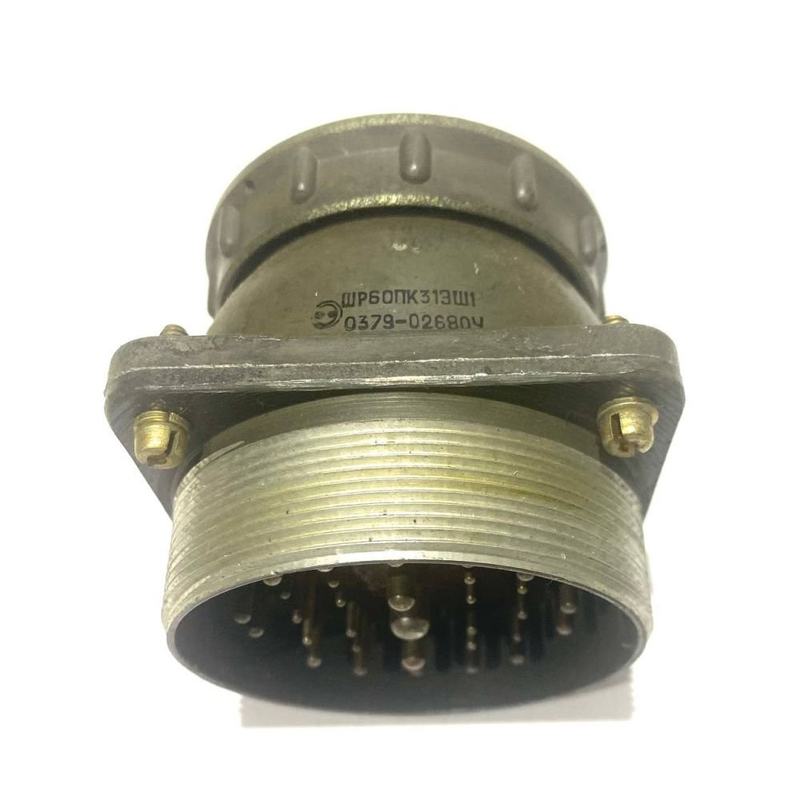

ШР60-П31ЭШ1 представляет собой низкочастотный цилиндрический соединитель, выполненный в виде вилки с резьбовым сочленением и нормальными габаритами. Изделие относится к серии ШР, которая широко применяется в радиоэлектронной и радиотехнической аппаратуре.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока. Допустимая рабочая частота составляет до 3 МГц, амплитудное значение напряжения — до 850 В. Такое сочетание параметров позволяет использовать ШР60-П31ЭШ1 в цепях питания, сигнальных трактах и межблочных соединениях низкочастотной радиоаппаратуры.

Конструктивные особенности

Изделие имеет блочный (приборный) корпус без патрубка и резьбовое сочленение, обеспечивающее надёжную фиксацию ответной части. Конструктивное исполнение «П» указывает на вилку для приборной части без патрубка.

Обозначение «31ЭШ1» определяет сочетание контактов, экранированное исполнение и тип монтажа или конструкции. Такое исполнение рассчитано на внутреннее и наружное применение при обеспечении защиты от пыли и воды.

Расшифровка обозначения

• ШР — тип соединителя серии ШР;
• 60 — условный размер корпуса;
• П — конструктивное исполнение: вилка для приборной части без патрубка;
• 31ЭШ1 — сочетание контактов, экранированное исполнение и тип монтажа или конструкции.

Условия эксплуатации и стойкость

Соединитель рассчитан на эксплуатацию в климатическом исполнении УХЛ. Рабочий диапазон температуры окружающей среды составляет от −60 до +60 °C, а при смене температур с учётом перегрева контактов допускается повышение до +110 °C.

Изделие сохраняет работоспособность при механических воздействиях. Подтверждённые параметры стойкости:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные механические удары с ускорением до 5000 м/с²;
• многократные механические удары с ускорением до 350 м/с²;
• сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

Электрические параметры

ШР60-П31ЭШ1 работает в электрических цепях постоянного и переменного тока частотой до 3 МГц. Амплитудное значение напряжения не должно превышать 850 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Указанные параметры относятся к штатным условиям эксплуатации и подтверждены для данного исполнения серии ШР.

Надёжность и применение

Изделие рассчитано на продолжительную эксплуатацию: количество сочленений и расчленений составляет не менее 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — не менее 15 лет. Такие показатели подтверждают пригодность соединителя для стационарного и переустанавливаемого оборудования, где важны повторяемость соединений и длительное хранение.

Благодаря резьбовому сочленению, экранированному исполнению и блочной конструкции вилка применяется в радиоэлектронной и радиотехнической аппаратуре, приборах и блоках, требующих разъёмного электрического соединения с защитой от самопроизвольного расчленения и внешних воздействий.

Артикул изделия — 11010, категория — ШР60.
