ШР60 кожух КП

ШР60ПК с кожухом — это разъём из серии низкочастотных цилиндрических соединителей ШР, предназначенный для надёжного соединения электрических цепей в различных устройствах. Он используется во внутреннем и наружном монтаже, включая условия с защитой от пыли и влаги.

Конструкция

Соединители ШР60 состоят из вилки и розетки, которые могут быть блочными (приборными) или кабельными. В варианте ШР60ПК приборная часть имеет прямой патрубок (ПК), а кожух обеспечивает дополнительную защиту корпуса. Сочленение резьбовое с одношпоночной поляризацией, контакты покрыты серебром или никелем.

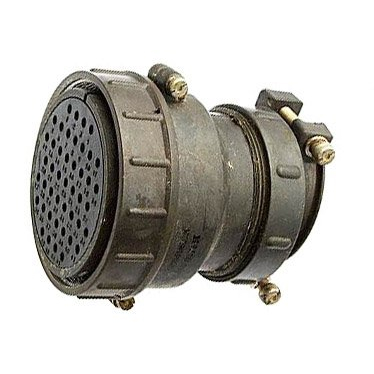

На изображении показан типичный разъём серии ШР60 с кожухом и патрубком, где видны штыревые контакты и металлический корпус.

Характеристики

Корпус условного размера 60 подходит для 47 контактов (обычно 40 шт. диаметром 1,5 мм и 7 шт. диаметром 2,5 мм). Максимальное напряжение — до 850 В, частота до 3 МГц, рабочая температура от -60 до +100 °C. Сопротивление контакта минимально (до 2,5 мОм), изоляции — не менее 5000 МОм.

Применение

Такие разъёмы применяют в электро- и радиоаппаратуре для соединения проводов, кабелей, узлов и блоков в промышленных, военных и специальных системах. Климатическое исполнение УХЛ соответствует ТУ НКЦС.434410.504. Количество циклов соединений — до 500.
