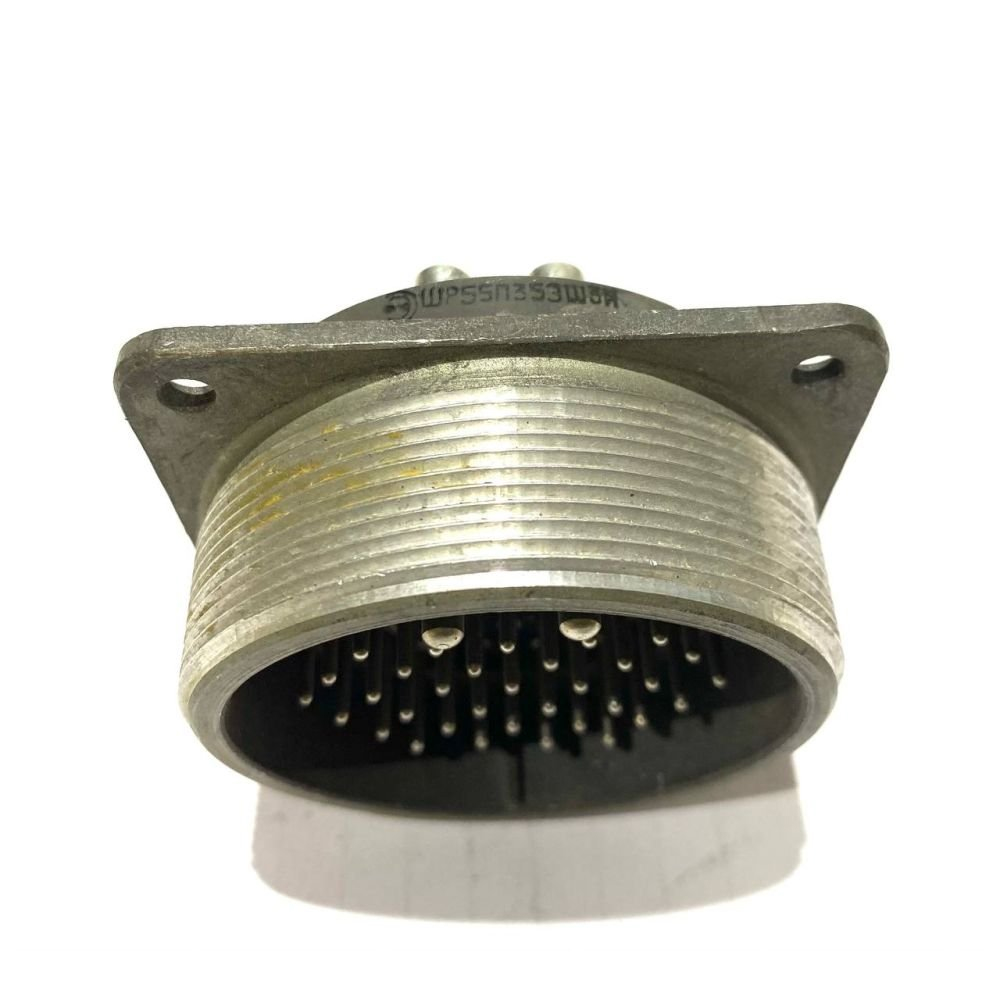

ШР55СК35ЭШ3 — это цилиндрический разъем-«вилка» серии ШР с условным размером корпуса 55, на 35 контактов, предназначенный для соединения и разъединения электрических цепей в радио- и электроаппаратуре.

Что означает обозначение

• ШР — серия цилиндрических соединителей.

• 55 — условный размер корпуса.

• С — исполнение с угловым патрубком.

• К — приборная часть.

• 35 — число контактов.

• Э — гайка патрубка под экранированный кабель.

• Ш3 — вариант сочетания контактов и исполнения по серии.

Основные параметры

• Назначение: работа в цепях постоянного, переменного и импульсного тока.

• Рабочая частота: до 3 МГц.

• Максимальное напряжение: до 850 В.

• Контакты: серебряное покрытие.

• Корпус: металлический.

• Изолятор: карболит.

Эксплуатационные характеристики

• Температура окружающей среды: от -60 до +60 °C, у некоторых исполнений серии указывается рабочий диапазон до +100 °C.

• Сопротивление изоляции: 5000 МОм в нормальных климатических условиях.

• Минимальная наработка: 5000 ч.

• Число сочленений-расчленений: не менее 500.

• Срок сохраняемости: 15 лет.

Практический смысл

Такой разъем обычно ставят там, где нужен прочный многоконтактный соединитель с резьбовым сочленением и устойчивостью к вибрации, ударам и неблагоприятным условиям эксплуатации. Для монтажа важны два момента: совместимость по корпусу/сочетанию контактов и соответствие патрубка типу кабеля, особенно если нужен экранированный ввод.

Для проверки перед заказом

• Уточнить, это именно приборная вилка с угловым патрубком или близкое исполнение серии.

• Сверить тип контактов и сочетание контактов с ответной частью.

• Проверить, подходит ли вариант под экранированный кабель.

• Сравнить габариты и посадочные размеры с вашей панелью или блоком.
