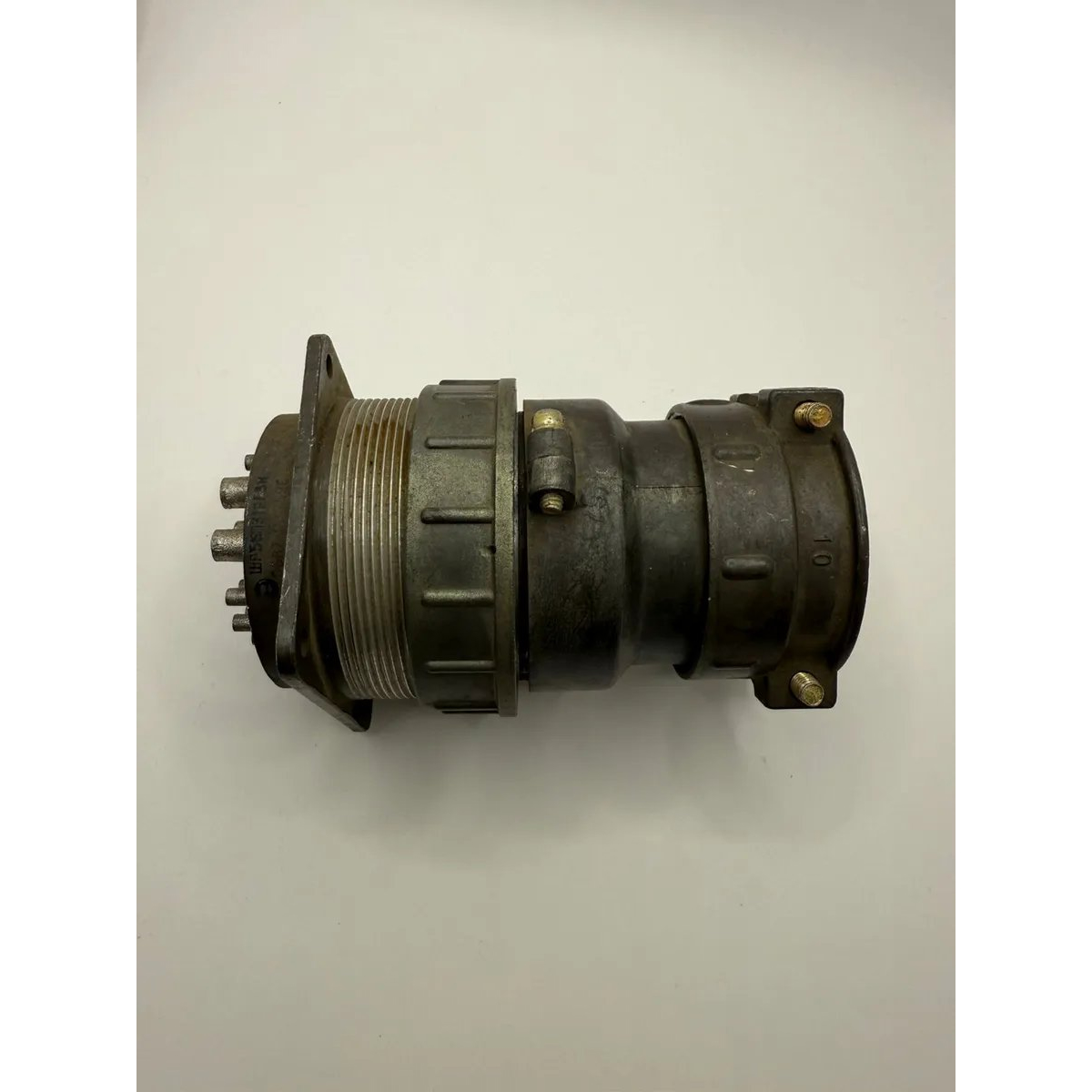

ШР55ПК31НГ3 РОЗЕТКИ

Цена: ПОД ЗАКАЗ

В наличии: 8 шт.

Технические характеристики

ШР55ПК31НГ3 РОЗЕТКИ

Общие сведения

ШР55ПК31НГ3 — это цилиндрический низкочастотный электрический соединитель (розетка приборная) из серии ШР , предназначенный для объёмного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении до 850 В .

Назначение и область применения

Розетка ШР55ПК31НГ3 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения, а также для подключения кабелей управления в сварочном и другом промышленном оборудовании.

Конструктивные особенности

Тип соединителя: розетка приборная (блоковая)
Условный размер корпуса: 55
Количество контактов: 31
Сочленение: резьбовое, одношпоночная поляризация корпусов (защита от неправильного подключения)
Вид патрубка: прямой, для неэкранированного кабеля (буква «К» в обозначении)
Покрытие контактов: серебро (Ag)
Материал корпуса: алюминиевый сплав (обычно А-22), покрытие — оксидирование
Изолятор: бакелит (чёрный)
Метод монтажа: на панель (в отверстие лицевой панели), электрическое подключение — пайка

Технические характеристики

Параметр	Значение
Максимальное рабочее напряжение (постоянный ток)	850 В
Частота	до 3 МГц
Сопротивление изоляции (нормальные условия)	≥ 5000 МОм
Минимальная наработка	5000 ч (по некоторым данным 1000 ч)
Ресурс (число сочленений-расчленений)	≥ 500
Срок сохраняемости	15 лет
Интервал рабочих температур	от –60 °C до +60 °C (смена температур до +110 °C)
Климатическое исполнение	УХЛ
Относительная влажность	98% при +25 °C
Атмосферное давление (рабочее)	от 1,33·10⁻⁴ Па до 50,6·10⁴ Па

Токовые нагрузки и параметры контактов

Контакты в соединителе имеют разный диаметр, что определяет допустимый ток и сопротивление:

14 контактов Ø 1,5 мм — ток до 20 А , сопротивление ≤ 2,5 мОм
14 контактов Ø 2,5 мм — ток до 35 А , сопротивление ≤ 1,0 мОм
3 контакта Ø 3,5 мм — ток до 50 А , сопротивление ≤ 0,75 мОм

Условия эксплуатации и стойкость к воздействиям

Синусоидальная вибрация: 1–5000 Гц, ускорение до 30 g
Механический удар многократного действия: пиковое ускорение 35 g, длительность 1–3 мс
Механический удар одиночного действия: пиковое ускорение до 500 g, длительность 0,1–2 мс
Акустические шумы: до 170 дБ

Ответная часть и совместимость

Ответной частью для ШР55ПК31НГ3 служит кабельная вилка ШР55П31ВГ3 (или аналогичные вилки серии ШР с соответствующим сочетанием контактов). Также возможна взаимозаменяемость с вилками серий 2РТТ , 2РТ-А и другими аналогичными разъемами.

На вилке и розетке имеются «ключи» (проточка и выступ), которые предотвращают ошибочное подключение. Фиксация пары «вилка–розетка» осуществляется накидной гайкой на вилке.

Обозначение в маркировке

ШР — серия соединителей cylindrical низкочастотных
