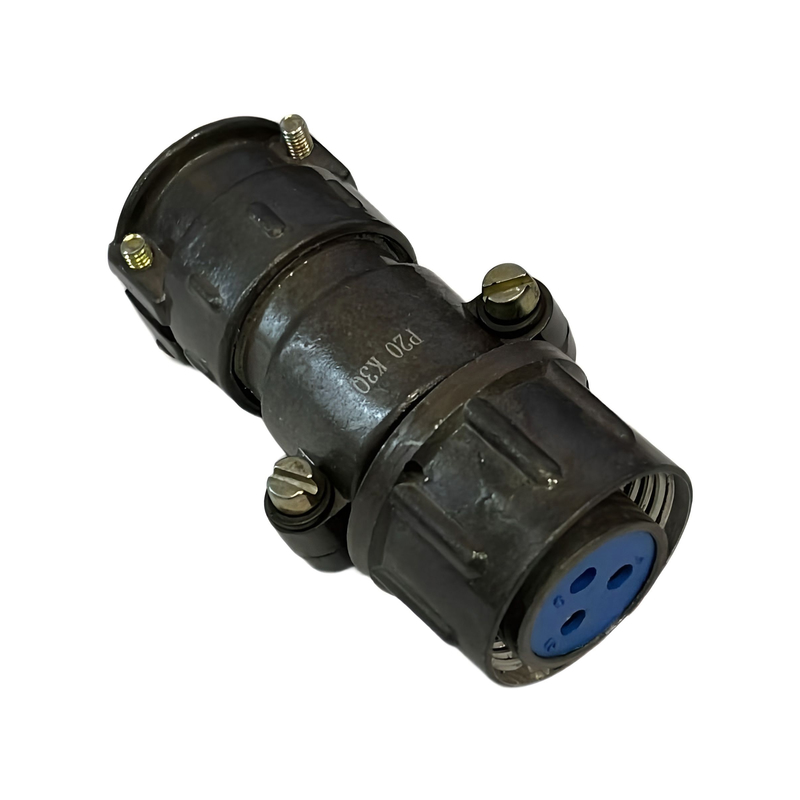

ШР55П31НШ3 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, с прямым патрубком для неэкранированного кабеля и резьбовым сочленением. Она рассчитана на 31 контакт и обычно применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Основные признаки

• Серия: ШР.

• Условный размер корпуса: 55.

• Исполнение: розетка кабельная с прямым патрубком.

• Тип гайки патрубка: для неэкранированного кабеля.

• Тип контактов: гнездо.

• Покрытие контактов: серебро, у некоторых исполнений встречается никель.

Контактная схема

Для исполнения с индексом 3 используются 31 контакт: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм.
В одном из каталогов для этой позиции указана немного иная раскладка по крупным контактам, поэтому при подборе пары лучше сверять обозначение по конкретному ТУ и чертежу.

Электрические и эксплуатационные параметры

• Рабочее напряжение: до 850 В.

• Сопротивление контактов: не более 2,5 мОм для 1,5 мм, 1 мОм для 2,5 мм и 0,75 мОм для 3,5 мм.

• Токовая нагрузка на контакт: до 20 А, 35 А и 50 А в зависимости от диаметра контакта.

• Сопротивление изоляции: не менее 5000 МОм.

• Климатическое исполнение: УХЛ, соединитель негерметичный.

• Диапазон рабочих температур: от -60 до +60 °C.

Где обычно применяется

Такой разъем ставят в аппаратуре, где нужны многоконтактные надежные соединения с винтовым/резьбовым сочленением и сравнительно высокими токами на отдельных цепях.
По конструкции это удобный вариант для кабельных жгутов и стационарных соединений внутри оборудования.

Что важно при подборе

Важно проверять не только индекс ШР55П31НШ3, но и:

• тип покрытия контактов;

• исполнение патрубка;

• совпадение ответной части по серии и набору контактов;

• требования конкретных ТУ на изделие.
