Назначение и область применения

Кабельная розетка ШР55У6НШ6-К производства завода «Элекон» (2015 год выпуска) предназначена для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к соединителям общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре различного профиля.

Розетка рассчитана на работу в составе оборудования, эксплуатируемого внутри помещений или на открытых площадках, при условии защиты от прямого попадания пыли и влаги. Климатическое исполнение УХЛ позволяет использовать соединитель в условиях умеренного и холодного климата, что расширяет географию применения изделия в промышленной и специальной аппаратуре.

Конструктивные особенности и технические характеристики

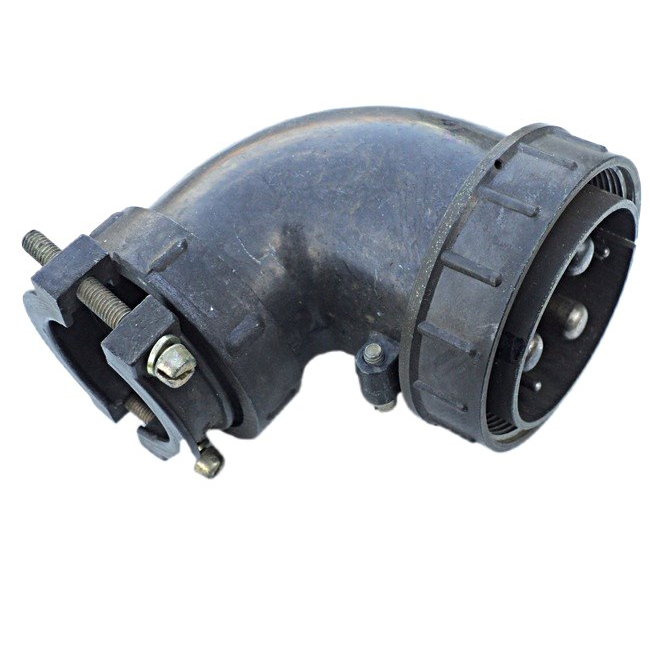

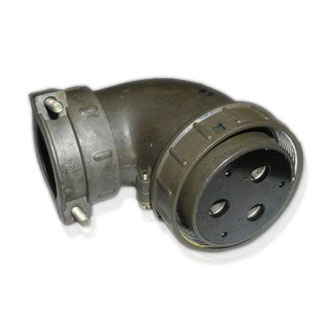

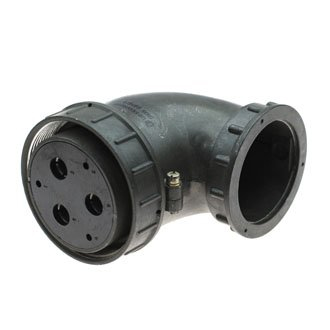

Изделие относится к типоразмеру ШР55 и имеет негерметичное исполнение корпуса. Угловой патрубок обеспечивает удобный вывод кабеля под углом, что особенно востребовано при компоновке оборудования в ограниченном пространстве. Кабельное исполнение с гайкой (индекс «К») гарантирует надёжную фиксацию кабеля и защиту места ввода от механических повреждений.

Розетка оснащена шестью контактами, разделёнными на две группы по конструктивному исполнению и электрическим параметрам:

• Три контакта диаметром 2,5 мм — рассчитаны на рабочий ток до 35 А каждый, монтаж пайкой, сечение присоединяемого провода до 3 мм², сопротивление контакта не более 1 мОм.
• Три контакта диаметром 9 мм — рассчитаны на рабочий ток до 200 А каждый, монтаж пайкой, сечение присоединяемого провода до 50 мм², сопротивление контакта не более 0,15 мОм.

Общая токовая нагрузка на соединитель может достигать 675 А при одновременной работе всех контактов. Максимальное амплитудное напряжение составляет 850 В. Покрытие контактов выполнено из серебра или никеля, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Показатели надёжности

Соединитель рассчитан на 500 циклов сочленения-расчленения без потери эксплуатационных характеристик. Наработка на отказ составляет 1000 часов. Срок хранения изделия — 15 лет. Конструкция розетки обладает стойкостью к ударным и вибрационным воздействиям, что подтверждает возможность применения в аппаратуре, подверженной механическим нагрузкам.

Расшифровка обозначения

Маркировка ШР55У6НШ6-К содержит информацию о конструкции и исполнении изделия:

• ШР — тип соединителя;
• 55 — размер корпуса;
• У — угловой патрубок;
• 6 — сочетание контактов;
• НШ — неэкранированный кабель с гайкой;
• К — кабельное исполнение.

Такое сочетание характеристик делает розетку ШР55У6НШ6-К универсальным решением для построения разъёмных электрических соединений в аппаратуре с повышенными требованиями к токовой нагрузке и надёжности контакта.
