Назначение

ШР55У6НГ6 — это кабельная вилка цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основная функция вилки — соединение и разъединение электрических цепей, проводов, кабелей, а также узлов и блоков в электро- и радиоаппаратуре. Конструкция рассчитана на эксплуатацию как часть разъёмного соединения, где вилка сочленяется с ответной частью соединителя.

Конструктивные особенности

Соединитель выполнен с резьбовым сочленением, что обеспечивает надёжную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Поляризация одношпоночная исключает неправильное сочленение и гарантирует верную ориентацию контактов.

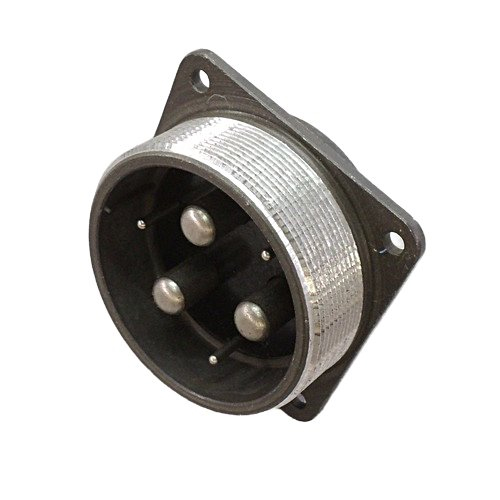

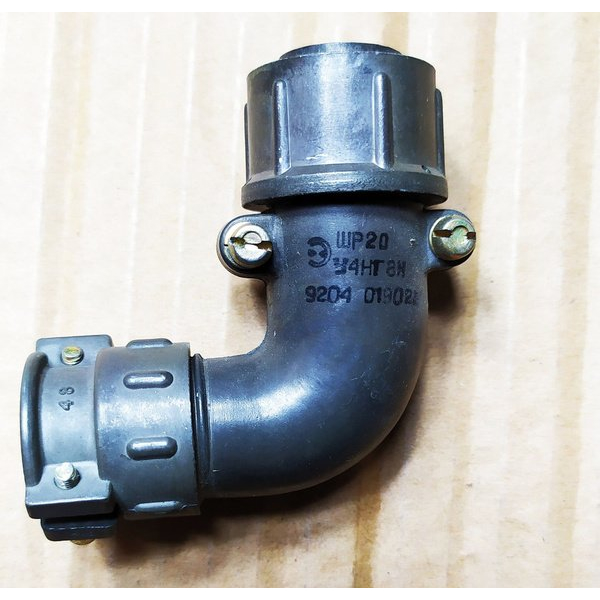

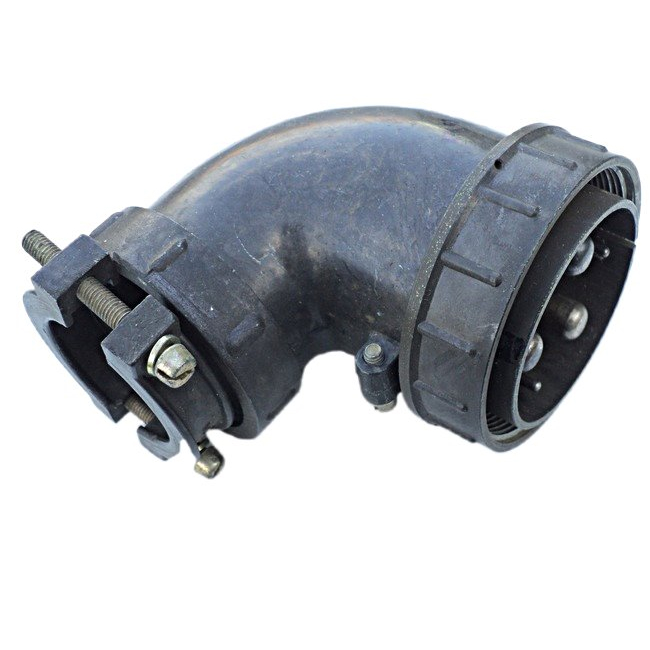

Вид корпуса — блочный кабельный с угловым патрубком. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях монтажа и позволяет рационально организовать кабельные трассы внутри аппаратуры.

Технические характеристики

• Сочленение: резьбовое.
• Поляризация: одношпоночная.
• Вид корпуса: блочный кабельный с угловым патрубком.
• Максимальный ток на контакт: от 20 до 200 А в зависимости от диаметра контакта.
• Общая токовая нагрузка: до 675 А.
• Сопротивление контактов: не более 0,15 МОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Вибрация: диапазон от 1 до 5000 Гц.
• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.

Применение и монтаж

Вилка применяется для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается также наружное применение при условии защиты от дождя, динамической пыли и солнечного излучения.

Монтаж выполняется с экранированными или неэкранированными кабелями, что расширяет область использования изделия как в силовых, так и в слаботочных цепях радиоэлектронной аппаратуры.

Расшифровка обозначения

1. ШР — тип соединителя.
2. 55 — условный размер корпуса.
3. У — угловой патрубок для кабельной части.
4. 6 — количество контактов (или серия).
5. НГ — негерметичное исполнение.
6. 6 — покрытие контактов (серебро или никель).

Область использования

Изделие востребовано в электро- и радиоаппаратуре, где требуется разъёмное соединение цепей с повышенными токовыми нагрузками и устойчивостью к вибрации. Благодаря негерметичному исполнению и защищённому наружному применению вилка подходит для эксплуатации в составе блоков, узлов и кабельных сборок, работающих в умеренном и холодном климате.
