Назначение соединителя ШР55У6НГ6

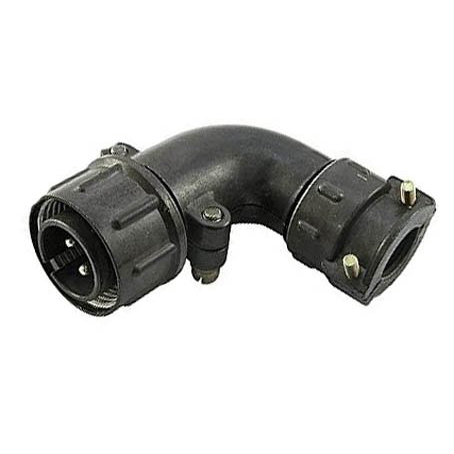

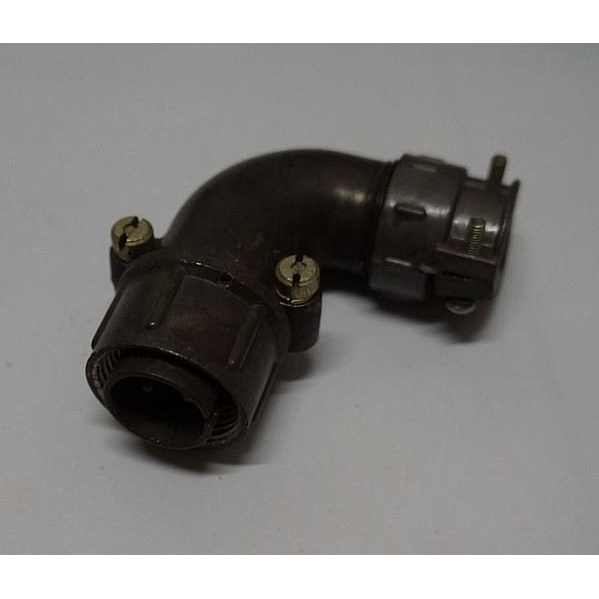

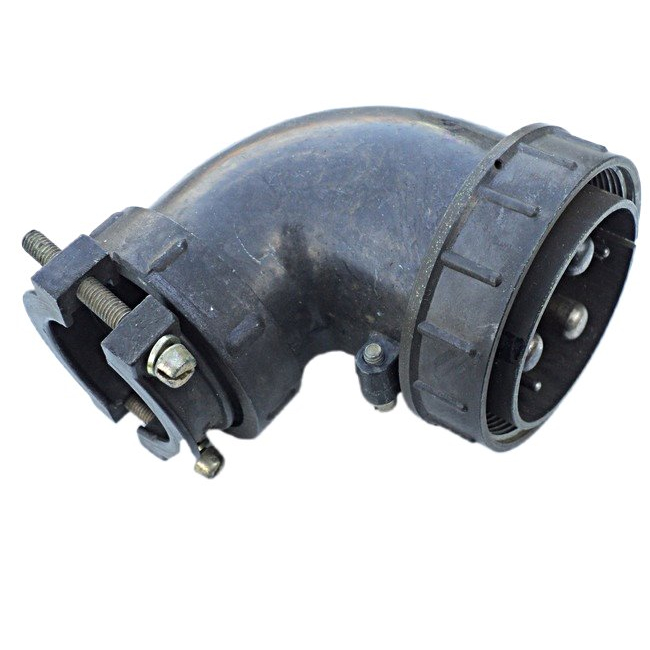

Соединитель ШР55У6НГ6 представляет собой цилиндрическую низкочастотную кабельную вилку углового исполнения, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие используется для организации разъёмных соединений в составе электротехнического оборудования, где требуется надёжный электрический контакт и устойчивость к внешним воздействиям. Вилка кабельная угловая ШР55У6НГ6 применяется совместно с ответными блочными розетками, в том числе ШР55П6ЭГ6 и ШР55ПК6НГ6, образуя полноценное контактное соединение.

Конструкция с угловым патрубком позволяет удобно подводить кабель в условиях ограниченного пространства, когда прямое расположение кабельного вывода затруднено или нежелательно. Это особенно востребовано при монтаже внутри корпусов приборов, в шкафах управления, на подвижных узлах оборудования и в местах с плотной компоновкой элементов.

Технические характеристики

Соединитель ШР55У6НГ6 рассчитан на работу при максимальном напряжении до 850 В. Сопротивление изоляции составляет не менее 1000 МОм, что обеспечивает надёжное разделение цепей и снижает вероятность токов утечки. Рабочий температурный диапазон изделия — от минус 60 до плюс 110 градусов Цельсия, что допускает эксплуатацию как в условиях низких отрицательных температур, так и при значительном нагреве окружающей среды.

Основные параметры соединителя:

• Условный размер корпуса: 55
• Количество контактов: 6
• Тип патрубка: угловой
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Масса: 260 г

Металлический корпус обеспечивает механическую прочность и защиту внутренних элементов от повреждений. Изолятор из карболита сохраняет стабильные диэлектрические свойства в заявленном диапазоне температур. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей.

Конструктивные особенности

Соединитель состоит из вилки и розетки, которые в совокупности формируют разъёмное контактное соединение. Вилки данного типа подразделяются на блочные (приборные) и кабельные. Блочные вилки могут изготавливаться без патрубка либо с прямым или угловым патрубком. Кабельные вилки всегда оснащаются патрубком, предназначенным для ввода и фиксации кабеля.

Изделие ШР55У6НГ6 относится к кабельному типу и имеет угловой патрубок. Такое исполнение упрощает прокладку кабеля вдоль поверхности монтажа и позволяет избежать резких перегибов проводника вблизи места подключения. Угол поворота патрубка даёт возможность ориентировать отходящий кабель в направлении, оптимальном для конкретной схемы размещения оборудования.

Применение

Соединитель ШР55У6НГ6 востребован в промышленных и общепромышленных электрических системах, где необходимо обеспечить разъёмное подключение с высокой степенью защиты и стабильностью контакта. Изделие применяется в распределительных устройствах, измерительных приборах, блоках питания, системах автоматики и управления, а также в оборудовании, эксплуатируемом при значительных перепадах температур.

Благодаря сочетанию металлического корпуса, углового кабельного ввода и серебряного покрытия контактов соединитель обеспечивает длительный срок службы и устойчивость к механическим нагрузкам. Совместимость с блочными розетками серии ШР55 расширяет возможности по компоновке соединительных узлов и позволяет подбирать ответную часть с учётом конкретных условий монтажа и эксплуатации.
