Назначение

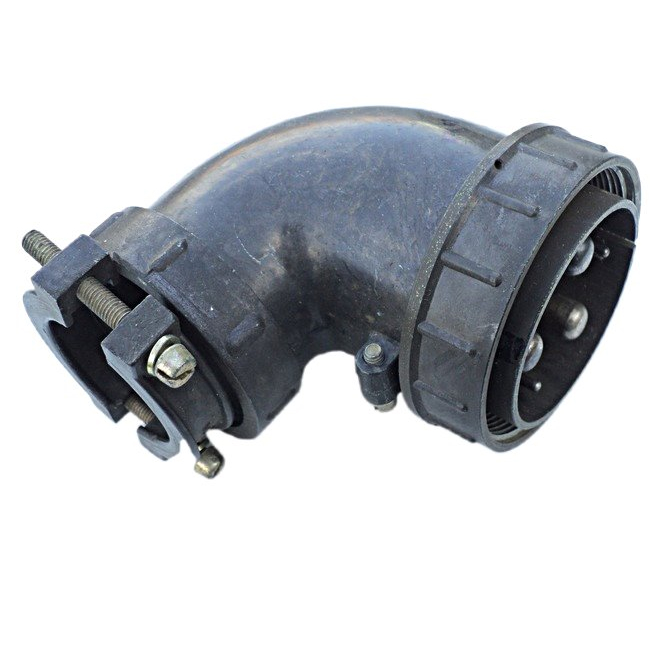

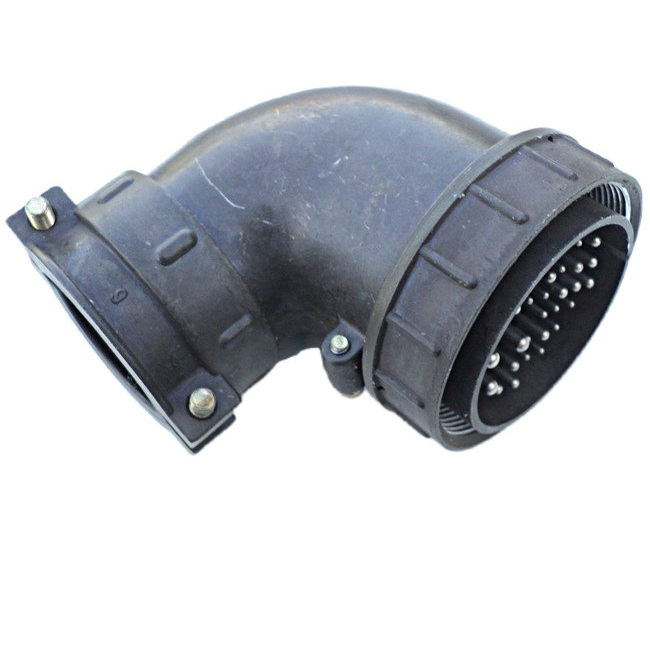

ШР55У6НГ6-К — кабельная вилка низкочастотного цилиндрического соединителя серии ШР производства завода «Элекон». Изделие выпущено в 2015 году и имеет артикул 51939. Вилка предназначена для надежного соединения электрических цепей в электронной и радиоаппаратуре.

Соединитель используется для коммутации проводов, кабелей, узлов и блоков. Разъемная конструкция позволяет выполнять соединения и разъединения электрических цепей без демонтажа смежных элементов оборудования.

Применение и условия эксплуатации

Изделие рассчитано на внутренний монтаж в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от дождя, динамической пыли и солнечного излучения.

Вилка может применяться в приборах и устройствах, работающих в цепях постоянного и переменного тока. Конструкция сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, характерных для промышленного и радиоэлектронного оборудования.

Технические характеристики

• Тип изделия: вилка кабельная цилиндрического соединителя серии ШР.
• Производитель: Элекон.
• Год выпуска: 2015.
• Артикул: 51939.
• Общее количество контактов: 6.
• Число контактов в ряду: 6.
• Диапазон частот: до 3 мегагерц.
• Рабочее напряжение: до 850 вольт амплитудного значения в цепях постоянного и переменного тока.
• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия; с учетом перегрева контактов допускается температура до плюс 110 градусов Цельсия.
• Вибрационная нагрузка: синусоидальная от 1 до 5000 герц, ускорение до 300 метров на секунду в квадрате, что соответствует 30 g.
• Механический удар: одиночный до 5000 метров на секунду в квадрате, что соответствует 500 g; многократный до 350 метров на секунду в квадрате, что соответствует 35 g.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.

Конструктивные особенности

Соединитель имеет резьбовое соединение и нормальные габариты. Кабельная часть выполнена с угловым патрубком.

Расшифровка обозначения

• ШР — тип соединителя.
• 55 — размер корпуса.
• У — угловой патрубок кабельной части.
• 6 — число контактов в ряду.
• Н — нормальные габариты.
• Г — резьбовое соединение.
• 6 — общее число контактов.

Изделие относится к категории ШР55 и предназначено для применения в составе электро- и радиоаппаратуры, где требуется разъемное кабельное подключение.
