Назначение и область применения

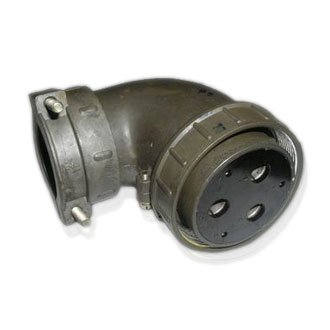

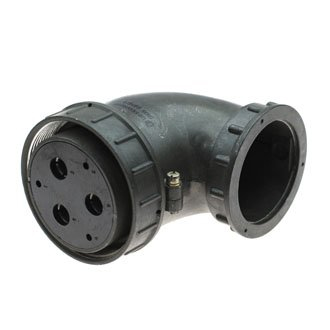

ШР55У6ЭШ6 — это розетка кабельная с угловым патрубком для экранированного кабеля из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре общего назначения, включая радиоэлектронную и радиотехническую технику.

Соединитель изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от дождя, динамической пыли и солнечного излучения. Такое сочетание делает розетку пригодной как для стационарной аппаратуры, размещаемой в помещениях, так и для оборудования, работающего под навесом или в защищённых кожухах.

Конструктивные особенности

Метод монтажа — пайка, что обеспечивает надёжное и стабильное электрическое соединение проводников с хвостовиками контактов. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией корпусов: ключ исключает неправильную стыковку и гарантирует единственно верное взаимное положение частей разъёма.

Угловой патрубок кабельной части позволяет подводить экранированный кабель под углом к оси соединителя, что удобно при ограниченном монтажном пространстве и при прокладке жгута вдоль корпуса прибора. Исполнение ЭШ предусматривает работу с экранированным кабелем в кожухе, а шесть контактов определяют число коммутируемых цепей.

Покрытие контактов — серебро или никель. Резьбовое сочленение в сочетании с поляризацией обеспечивает механическую прочность стыка и сохранение электрических параметров при воздействии вибрационных нагрузок.

Технические характеристики

• Рабочее напряжение — до 850 В (амплитудное значение).
• Род тока — постоянный и переменный, частота до 3 МГц.
• Рабочий ток на контактах диаметром 2,5 мм — 25 А.
• Хвостовики контактов подходят для проводов сечением до 3 квадратных миллиметров.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Вибрация — диапазон от 1 до 5000 Гц, ускорения до 5000 метров на секунду в квадрате (одиночное воздействие).
• Сопротивление изоляции — не менее 5000 МОм.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Климатическое исполнение — УХЛ2 по ГОСТ 15150-69.

Расшифровка обозначения

Маркировка ШР55У6ЭШ6 читается последовательно и отражает ключевые признаки изделия. ШР — тип соединителя, цилиндрический низкочастотный. Число 55 — условный размер корпуса. Буква У указывает на угловой патрубок кабельной части. Цифра 6 — число контактов. Сочетание ЭШ означает экранированный кабель с кожухом. Замыкающая буква Ш обозначает розетку.

Порядок применения

1. Подготовить экранированный кабель в кожухе, зачистить жилы под пайку.
2. Припаять проводники к хвостовикам контактов, соблюдая соответствие номеров цепей.
3. Уложить кабель в угловой патрубок и закрепить его, обеспечив разгрузку от натяжения.
4. Совместить корпуса по шпонке и соединить части разъёма резьбовым способом.

Условия эксплуатации и ресурс

Розетка сохраняет работоспособность в широком диапазоне климатических и механических воздействий: от низких температур минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при вибрации до 5000 Гц и одиночных ускорениях до 5000 метров на секунду в квадрате. Высокое сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для цепей с повышенными требованиями к электрической прочности.

Заявленная минимальная наработка составляет 1000 часов, а срок сохраняемости — 15 лет, что позволяет использовать соединитель в составе аппаратуры длительного хранения и эксплуатации. Для наружного применения обязательна защита от дождя, динамической пыли и солнечного излучения, поскольку штатное исполнение УХЛ2 рассчитано прежде всего на внутренний монтаж.

Комплектация и совместимость

Соединитель относится к категории ШР55 и выполнен производителем Коннектор. Артикул изделия — 51944. Ответная часть подбирается из той же серии ШР с соответствующим числом контактов и резьбовым сочленением, поскольку стыковка выполняется по одношпоночной поляризации корпусов. Сведения о поставляемой комплектации, гарантийном сроке, стране производства и наличии сертификатов в предоставленных данных отсутствуют и в описании не указываются.
