Назначение и область применения

ШР55У6ЭШ6-К представляет собой кабельную розетку цилиндрического типа, выпускаемую заводом «Элекон» в рамках серии соединителей ШР55. Изделие 2015 года выпуска предназначено для коммутации экранированных кабелей в составе радиоэлектронной аппаратуры различного назначения. Розетка применяется как соединитель общего назначения в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция допускает использование изделия как для внутренней, так и для наружной установки. Корпус обеспечивает защиту контактной группы от пыли и влаги, что расширяет возможности применения в условиях умеренного и холодного климата. Климатическое исполнение УХЛ подтверждает работоспособность розетки в диапазоне температур от минус 60 до плюс 110 градусов Цельсия.

Конструктивные особенности

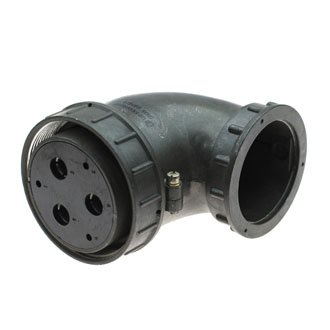

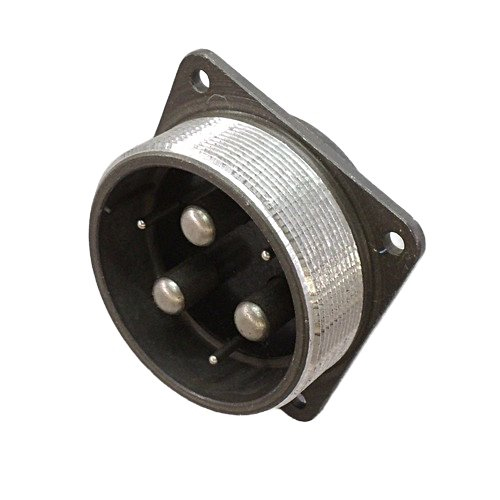

Розетка выполнена с условным размером корпуса 55 мм и оснащена угловым патрубком для ввода кабеля, что обозначено буквой «Э» в маркировке. Буква «Ш» указывает на наличие штепсельного разъёма, обеспечивающего надёжное резьбовое сочленение с ответной частью. Одношпоночная поляризация исключает неправильное подключение и упрощает монтаж в условиях ограниченного доступа.

Монтаж контактов осуществляется методом пайки. Контактные элементы изготавливаются с покрытием из серебра или никеля, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Ресурс изделия составляет 500 циклов сочленения, что подтверждает пригодность для многократного использования в составе обслуживаемого оборудования.

Электрические параметры

• Максимальное напряжение — 850 В (амплитудное значение).
• Рабочий ток на контакт диаметром 2,5 мм — до 35 А.
• Рабочий ток на контакт диаметром 9 мм — до 200 А.
• Общая токовая нагрузка — до 675 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих частот — до 3 МГц.

Совместимость и комплектация

Розетка ШР55У6ЭШ6-К совместима с вилочными частями серии ШР55, имеющими соответствующий условный размер корпуса и резьбовое сочленение. Угловое исполнение патрубка позволяет оптимально организовать прокладку экранированного кабеля в стеснённых условиях монтажа, характерных для стоек, шкафов и корпусов радиоэлектронной аппаратуры.

Изделие поставляется как самостоятельная единица для монтажа на кабель. Маркировка «У» в обозначении указывает на принадлежность к унифицированному ряду соединителей, а индекс «6» определяет конкретное исполнение контактной схемы и конструкцию корпуса. Артикул изделия — 51945.
