Назначение

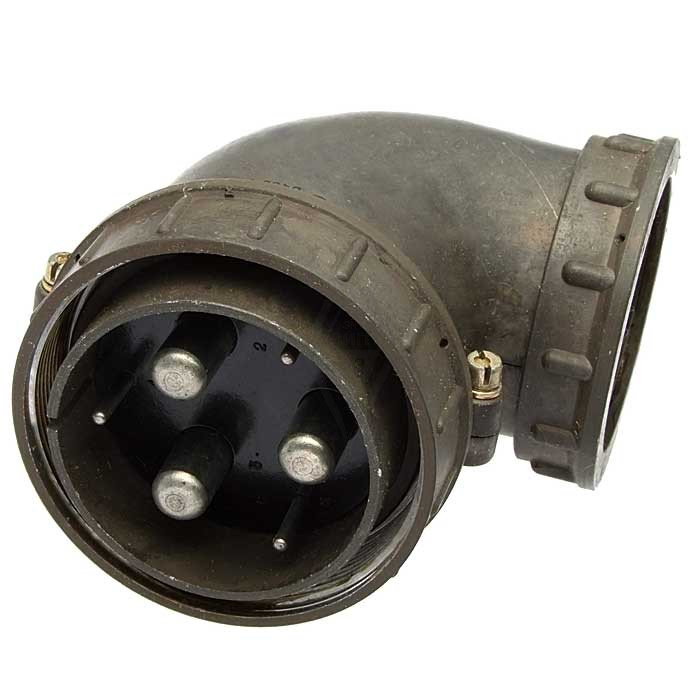

ШР55У6ЭГ6-К — кабельная вилка цилиндрического низкочастотного соединителя серии ШР, выпущенная ориентировочно в 2015 году. Изделие предназначено для надёжного соединения экранированных кабелей в электрических цепях постоянного и переменного тока. Соединитель рассчитан на работу в составе электро- и радиоаппаратуры, промышленного оборудования, станков, а также техники специального назначения, включая военную и авиационную.

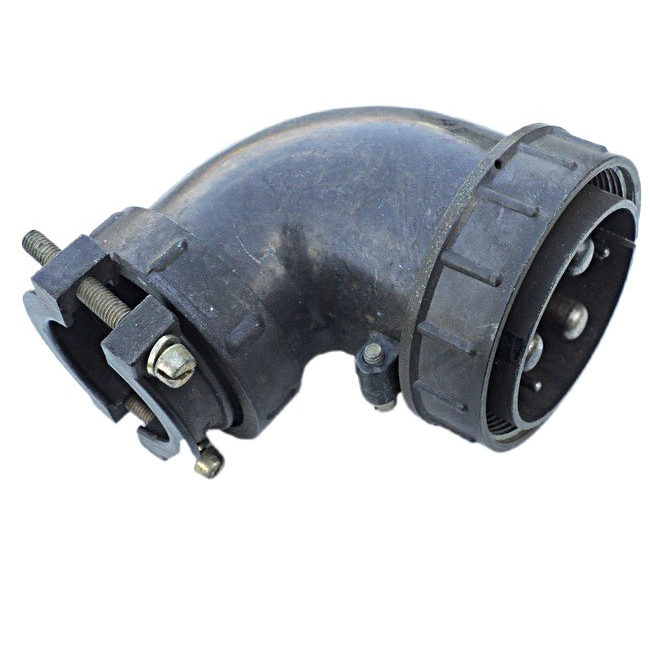

Конструкция вилки предусматривает резьбовое сочленение с ответной частью, что обеспечивает стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Угловой патрубок (обозначение «У») позволяет подводить кабель под удобным углом, экономя место при монтаже в ограниченном пространстве.

Подтверждённые особенности

Электрические параметры

• Рабочий ток: до 200 А на контакт диаметром 9 мм, общий ток до 675 А.
• Напряжение: до 850 В амплитудного значения.
• Частота: до 3 МГц.
• Количество контактов: 6, типоразмер корпуса 55.
• Покрытие контактов: серебро (обозначение «Г»).

Устойчивость к внешним воздействиям

• Климатическое исполнение: УХЛ — умеренный и холодный климат.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия.
• Вибрационная стойкость: от 1 до 5000 Гц при ускорении до 300 метров в секунду за секунду (30 g).
• Ударная стойкость: одиночные удары до 5000 метров в секунду за секунду, многократные — до 350 метров в секунду за секунду.
• Защита от пыли и влаги при внутренней и наружной установке.

Надёжность

• Минимальная наработка: 1000 часов.
• Количество сочленений и расчленений: не менее 500 циклов.

Применение

Вилка ШР55У6ЭГ6-К применяется для коммутации сильноточных цепей в условиях повышенных механических нагрузок и широкого диапазона температур. Экранирование кабеля (обозначение «ЭГ») обеспечивает защиту передаваемого сигнала от электромагнитных помех, что особенно важно при работе вблизи мощного силового оборудования, сварочных аппаратов и преобразователей частоты.

Изделие подходит для внутренней установки в распределительных шкафах и наружного применения при условии защиты от прямого попадания атмосферных осадков. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что продлевает срок службы соединения в сложных эксплуатационных условиях.

Соединитель востребован при ремонте и модернизации промышленных станков, испытательных стендов, передвижных электроустановок и транспортных средств специального назначения. Благодаря резьбовой фиксации и шести силовым контактам вилка обеспечивает стабильную передачу больших токов без перегрева при соблюдении заявленных электрических параметров.
