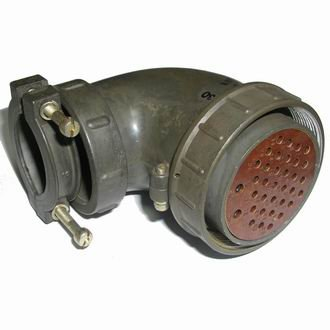

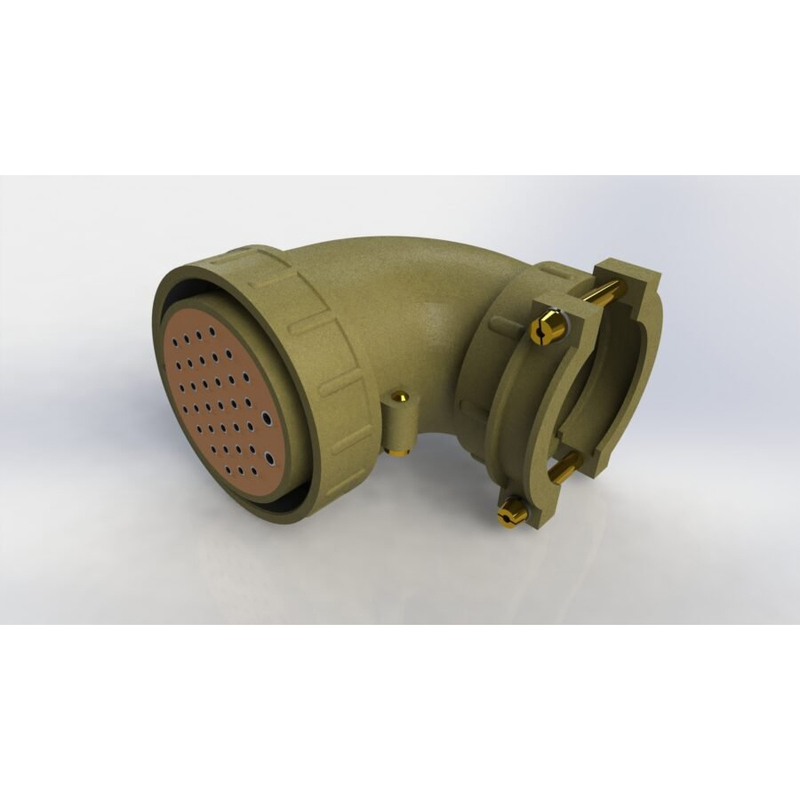

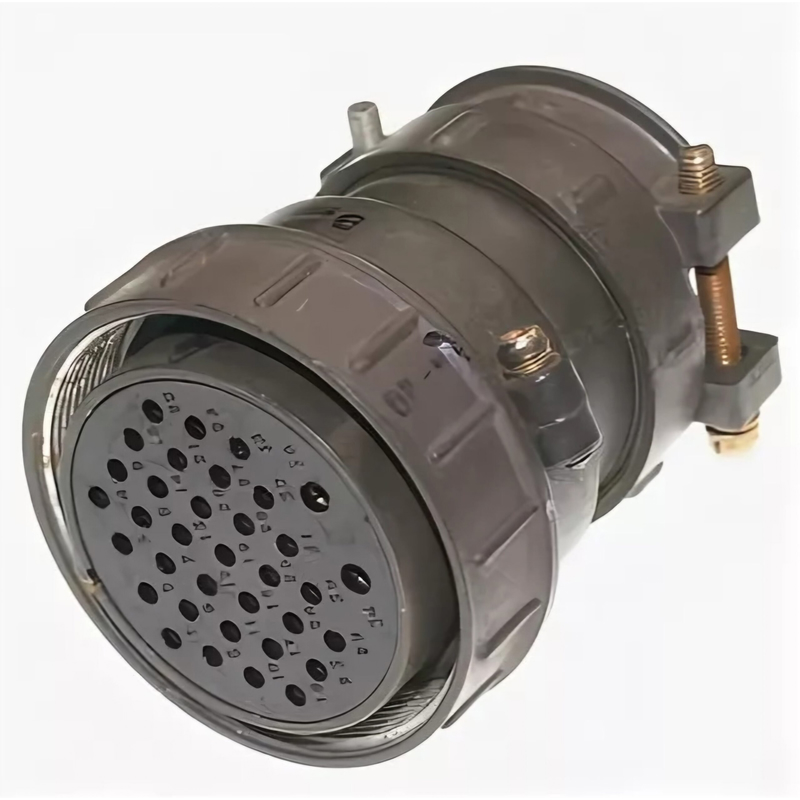

ШР55У35НШ3 РОЗЕТКИ 2015г

Цена:

2100 ₽

В наличии: 75 шт.

Технические характеристики

ШР55У35НШ3 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В. Она имеет угловой патрубок (буква "У ") для неэкранированного кабеля (буква "Н ") и оснащена 35 контактами (33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм).

Сопротивление контакта составляет не более 2,5 мОм для контактов Ø1,5 мм и 0,75 мОм для Ø3,5 мм, а максимальная токовая нагрузка на контакт — 20 А и 50 А соответственно (общая нагрузка до 344 А). Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Соединитель рассчитан на 500 циклов сочленения-расчленения и минимальную наработку 1000 часов.

Розетка выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также пониженное давление до 1,3×10⁻⁴ Па. Рабочий диапазон температур — от -60°C до +60°C, климатическое исполнение — УХЛ, негерметичный тип.

Обозначение расшифровывается как ШР (тип), 55 (размер корпуса), У (угловой патрубок), 35 (количество контактов), НШ (гайка для неэкранированного кабеля, розетка), 3 (сочетание контактов). Материал контактов — серебро или никель, подходит для общепромышленного использования в приборах с кабелями.

Описание

Назначение и область применения

ШР55У35НШ3 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие применяется для коммутации электрических цепей в составе приборов, пультов, блоков и других устройств общепромышленного назначения, где требуется надёжное соединение кабеля с ответной частью разъёма.

Розетка рассчитана на эксплуатацию в условиях повышенных механических нагрузок и широкого диапазона температур, что делает её пригодной для использования в аппаратуре, работающей в сложных климатических и вибрационных условиях. Климатическое исполнение — УХЛ, тип исполнения — негерметичный.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР55У35НШ3 имеет строгую структуру, каждая часть которой указывает на конкретные свойства изделия:

ШР — тип соединителя (шкафной разъём);
55 — размер корпуса;
У — угловой патрубок для ввода кабеля;
35 — количество контактов;
НШ — гайка для неэкранированного кабеля, розетка;
3 — сочетание контактов.

Конструктивно розетка оснащена 35 контактами: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Угловой патрубок обеспечивает удобство монтажа кабеля под углом к оси соединителя, что важно при ограниченном пространстве в приборном отсеке. Материал контактов — серебро или никель.

Технические характеристики

Электрические параметры соединителя обеспечивают стабильную передачу сигнала и питания в цепях с высокими требованиями к надёжности контакта.

Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
Максимальная токовая нагрузка на контакт: 20 А для контактов диаметром 1,5 мм и 50 А для контактов диаметром 3,5 мм; общая нагрузка на соединитель — до 344 А.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Ресурс: 500 циклов сочленения-расчленения; минимальная наработка — 1000 часов.
Рабочий диапазон температур: от минус 60 до плюс 60 градусов Цельсия.

Устойчивость к механическим и климатическим воздействиям

Розетка выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение и совместимость

ШР55У35НШ3 предназначена для общепромышленного использования в приборах с кабелями.
