Назначение и область применения

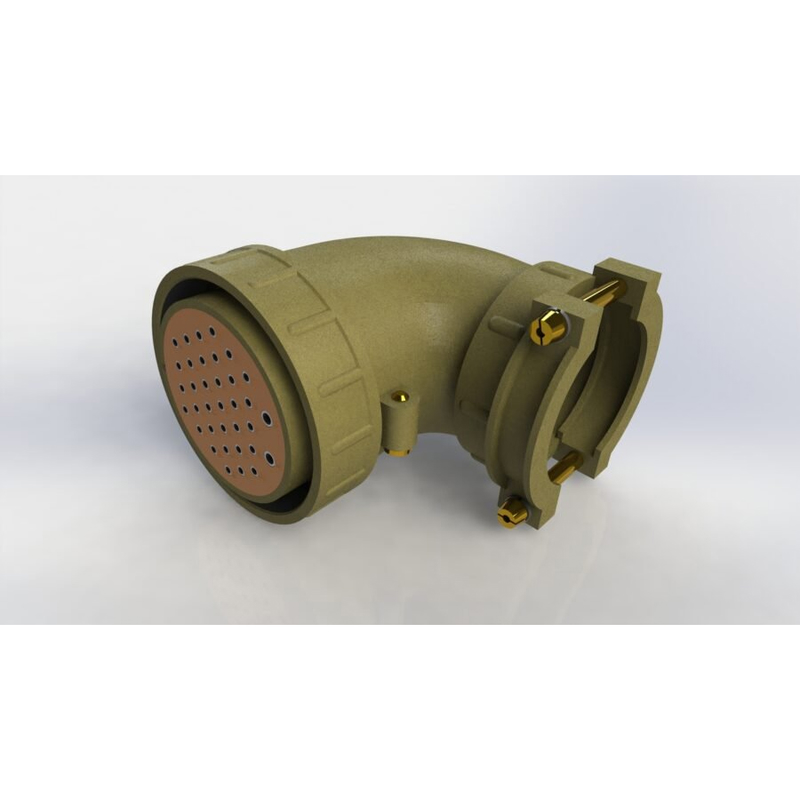

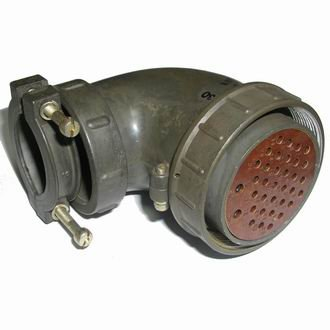

ШР55У35НШ3 розетка представляет собой цилиндрический электрический соединитель общепромышленного назначения, предназначенный для обеспечения надёжного электрического контакта в различных условиях эксплуатации. Изделие применяется для соединения с блочной вилкой посредством резьбового сочленения, что гарантирует стабильное положение ответных частей и защиту от самопроизвольного разъединения при вибрационных и механических нагрузках.

Соединитель рассчитан на использование в составе кабельных сборок и внутренних коммуникаций оборудования, где требуется разъёмное подключение с высокой степенью защиты от внешних воздействий. Благодаря угловому патрубку розетка обеспечивает удобный вывод кабеля под углом, что особенно востребовано при ограниченном монтажном пространстве и плотной компоновке узлов.

Ключевые особенности и конструктивные характеристики

Изделие относится к марке ШР с габаритом 55, что определяет его присоединительные размеры и совместимость с ответными частями соответствующего типоразмера. Конструкция предусматривает следующие технические параметры:

• Тип соединителя: кабельная розетка.
• Количество контактов: 35, из которых 33 контакта имеют диаметр 1,5 мм, а 2 контакта — 3,5 мм.
• Тип патрубка: угловой (У).
• Вид концевой гайки: для неэкранированного кабеля (Н).
• Сочленение: резьбовое.
• Поляризация: одношпоночная.

Одношпоночная поляризация исключает ошибочное соединение контактов при монтаже, обеспечивая однозначную ориентацию вилки и розетки. Резьбовое сочленение гарантирует плотный и стабильный контакт, а также дополнительную защиту от проникновения пыли и влаги в зону электрического соединения.

Розетка может использоваться как с экранированным, так и с неэкранированным кабелем, что делает её универсальным решением для различных монтажных условий и типов прокладываемых линий.

Электрические параметры и условия эксплуатации

Электрические характеристики соединителя рассчитаны на работу в широком диапазоне нагрузок и климатических условий. Изделие соответствует следующим эксплуатационным показателям:

• Максимальное рабочее напряжение: до 850 В.
• Рабочий ток на контакт: зависит от диаметра контактов, обычно от 7 до 50 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия.

Высокое сопротивление изоляции подтверждает качество применяемых диэлектрических материалов и обеспечивает безопасную эксплуатацию соединителя даже в условиях повышенной влажности. Широкий температурный диапазон позволяет использовать розетку как в отапливаемых помещениях, так и в неотапливаемых производственных зонах, на открытых площадках и в районах с холодным климатом.

Наличие контактов двух диаметров расширяет функциональные возможности соединителя: контакты диаметром 3,5 мм рассчитаны на повышенные токовые нагрузки, тогда как контакты диаметром 1,5 мм предназначены для сигнальных и управляющих цепей. Такое сочетание позволяет применять одно изделие для одновременной коммутации силовых и слаботочных линий.

Приёмка и контроль качества

Изделие поставляется с приёмкой «5», что подтверждает прохождение установленных процедур контроля качества и соответствие техническим требованиям. Данный вид приёмки применяется для продукции, поставляемой по заказам Министерства обороны, и предусматривает усиленный контроль на всех этапах производства, включая проверку геометрических параметров, электрических характеристик и стойкости к внешним воздействующим факторам.

Артикул изделия — 10992. Категория товара — ШР55. Соединитель предназначен для применения в составе электротехнического оборудования, где предъявляются повышенные требования к надёжности и долговечности разъёмных соединений.
