Назначение соединителя ШР55У35НГ3Н

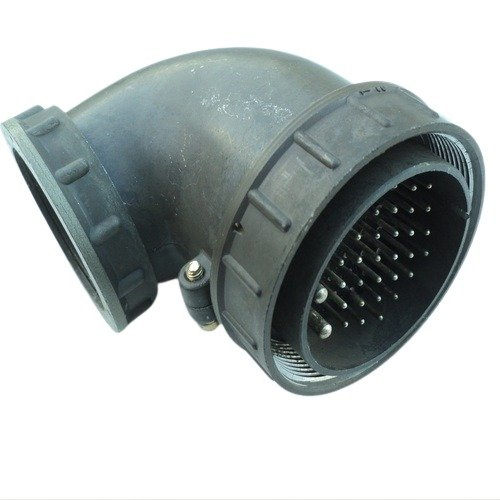

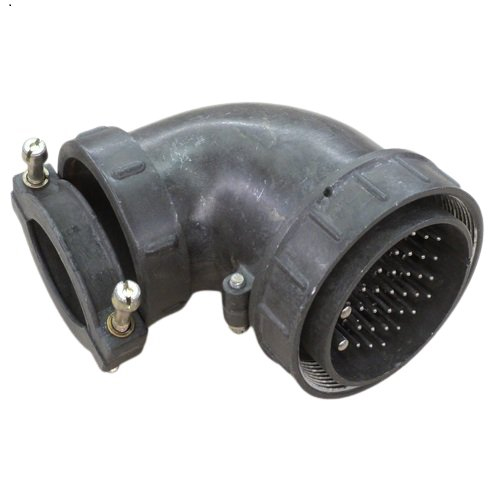

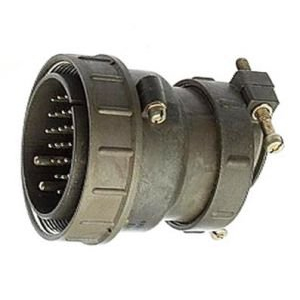

Соединитель ШР55У35НГ3Н представляет собой кабельную вилку углового исполнения, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с угловым выводом кабеля.

Угловая конструкция корпуса позволяет подводить кабель под прямым углом к ответной части, что особенно востребовано при монтаже в ограниченном пространстве, в стойках, шкафах и блоках с плотной компоновкой. Соединитель обеспечивает стабильный электрический контакт и защиту мест соединения от механических воздействий и внешних загрязнений.

Подтверждённые особенности и конструктивные характеристики

Изделие относится к типу ШР — цилиндрический низкочастотный соединитель. Условный размер корпуса — 55, количество контактов — 35. Корпус выполнен из алюминиевого сплава А-22, что обеспечивает прочность конструкции и устойчивость к внешним воздействиям при относительно небольшой массе. Масса соединителя составляет 83 г.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Габаритные размеры изделия — 108 на 98 мм. Цвет корпуса — тёмно-серый. Исполнение — угловое, кабельная вилка.

Ключевые параметры

• Тип соединителя: ШР (цилиндрический низкочастотный)
• Условный размер корпуса: 55
• Количество контактов: 35
• Материал корпуса: алюминиевый сплав А-22
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Рабочая частота: до 3 МГц
• Напряжение: до 850 В (амплитудное значение)
• Габаритные размеры: 108 на 98 мм
• Масса: 83 г
• Цвет изделия: тёмно-серый

Применение и монтаж

Соединитель ШР55У35НГ3Н используется для подключения различных электрических устройств и систем, где необходима частая коммутация или возможность оперативной замены блоков. Благодаря 35 контактам изделие подходит для многопроводных линий передачи сигналов и питания. Кабельная вилка монтируется на конец кабеля и сочленяется с ответной розеткой соответствующего типа.

Угловое исполнение снижает нагрузку на кабель в месте ввода и упрощает трассировку проводников внутри корпусов оборудования. Соединитель сохраняет работоспособность при воздействии вибраций и умеренных механических нагрузок, что обусловлено конструкцией корпуса из алюминиевого сплава. Применение данного типа соединителя оправдано в стационарных и подвижных установках, где важны повторяемость соединения и стабильность переходного сопротивления.

Артикул изделия — 10991, категория — ШР55. Приёмка соответствует обозначению «5».
