Назначение и общая характеристика

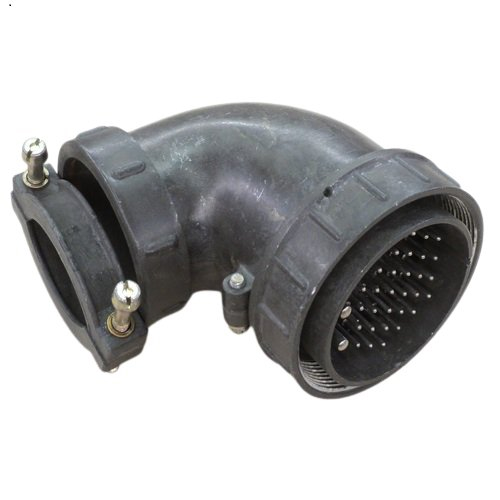

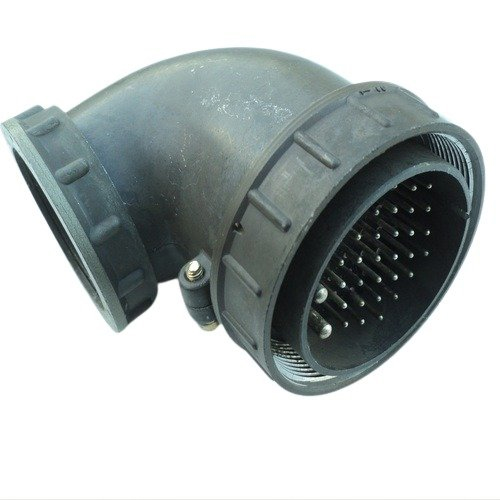

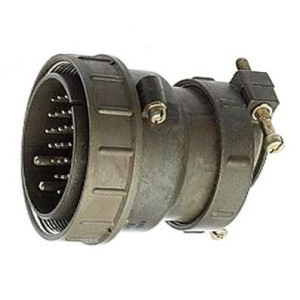

ШР55У35НГ3Н вилка кабельная представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Изделие рассчитано на эксплуатацию при частоте до 3 МГц и напряжении до 850 В. Соединитель относится к типу ШР и имеет условный размер корпуса 55.

Конструктивное исполнение — вилка с угловым патрубком (обозначение У). Соединитель негерметичный, климатическое исполнение УХЛ, что допускает использование в умеренном и холодном климате при соблюдении требований к условиям внутреннего монтажа. Изделие предназначено для многократного соединения и разъединения электрических цепей и рассчитано на 500 циклов сочленений-расчленений.

Конструктивные особенности и контактная группа

Соединитель оснащён 35 контактами, из которых 33 контакта имеют диаметр 1,5 мм и 2 контакта — диаметр 3,5 мм. Такое сочетание позволяет одновременно коммутировать как сигнальные цепи, так и цепи с повышенной токовой нагрузкой. Контакты имеют никелевое покрытие (обозначение Н), которое обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от коррозии в процессе эксплуатации.

Вид гайки патрубка рассчитан на неэкранированный кабель (обозначение Н), что определяет область применения изделия при монтаже кабельных сборок без экранирующей оплётки. Корпус соединителя изготавливается из пластмассы, в отдельных вариантах исполнения возможно использование алюминиевого сплава А-22. Конструкция углового патрубка обеспечивает удобный вывод кабеля в условиях ограниченного пространства и способствует рациональной компоновке внутри приборных отсеков.

Электрические параметры

• Сопротивление контакта: не более 5 мОм для контактов диаметром 1,5 мм и не более 1,5 мОм для контактов диаметром 3,5 мм.
• Максимальная токовая нагрузка на одиночный контакт: 20 А для контактов диаметром 1,5 мм и 50 А для контактов диаметром 3,5 мм.
• Максимальная общая токовая нагрузка: не более 344 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Минимальная наработка: 1000 часов.

Условия эксплуатации и применение

Соединитель ШР55У35НГ3Н ориентирован на внутренний монтаж в аппаратуре, эксплуатируемой в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Изделие применяется для организации разъёмных соединений в радиоэлектронной аппаратуре, измерительном оборудовании и промышленной электронике, где требуется надёжная коммутация при напряжениях до 850 В и токах, соответствующих контактной группе.

Благодаря наличию двух силовых контактов диаметром 3,5 мм и тридцати трёх сигнальных контактов диаметром 1,5 мм, соединитель подходит для смешанных схем, совмещающих передачу управляющих сигналов и подведение питающих напряжений. Количество циклов сочленений-расчленений и заявленная минимальная наработка позволяют использовать изделие в аппаратуре с регулярным обслуживанием и периодической перекоммутацией.

Приёмка и идентификация

Изделие проходит приёмку по категории «5», что подтверждает соответствие установленным техническим требованиям в рамках данной категории контроля качества. Артикул товара — 10990. Полное обозначение соединителя ШР55У35НГ3Н однозначно определяет его типоразмер, конструктивное исполнение, состав контактной группы, тип патрубка и вид покрытия контактов, что упрощает подбор совместимых ответных частей при комплектации оборудования.
