Назначение изделия

ШР55У35НГ3 представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии ШР, оснащённую угловым патрубком для неэкранированного кабеля. Изделие предназначено для обеспечения надёжного электрического соединения цепей в электро- и радиоаппаратуре. Вилка применяется в составе разъёмных соединений, где требуется передача сигналов и питающих напряжений при рабочем напряжении до 850 В и частоте до 3 МГц.

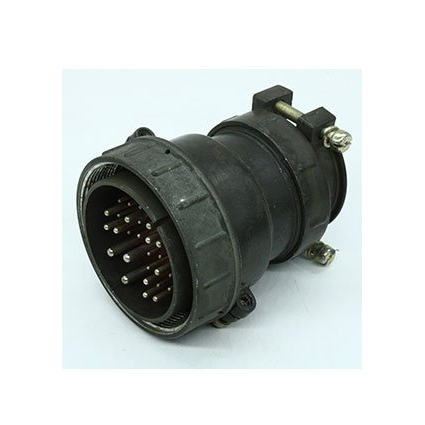

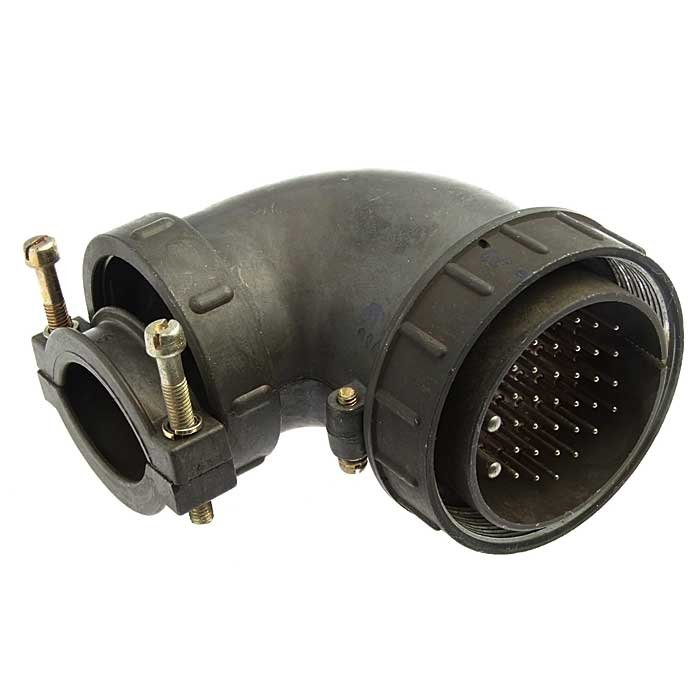

Угловой патрубок облегчает монтаж в стеснённых условиях, когда кабель необходимо вывести под углом к оси соединителя, что особенно востребовано в блоках аппаратуры с плотной компоновкой. Исполнение с неэкранированным кабелем ориентировано на применение, где не требуется дополнительное экранирование токоведущих цепей.

Конструкция и контактная система

Соединитель содержит 35 контактов, из которых 33 контакта имеют диаметр 1,5 мм, а 2 контакта — диаметр 3,5 мм. Такое сочетание позволяет одновременно коммутировать как сигнальные, так и более мощные силовые цепи в рамках одного разъёма.

Материал контактов — серебро. Отсутствие буквы после обозначения НГ указывает именно на серебряное покрытие, в отличие от варианта с буквой Н, где применяется никель. Серебряное покрытие обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

• Сопротивление контакта диаметром 1,5 мм — не более 5 мОм.
• Сопротивление контакта диаметром 3,5 мм — не более 1,5 мОм.
• Рабочий ток на контакт — от 7 до 50 А в зависимости от диаметра контакта.
• Сопротивление изоляции — не менее 5000 МОм.

Механическая стойкость

Вилка сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 единицам ускорения свободного падения. Одиночные удары выдерживаются с ускорением до 5000 метров на секунду в квадрате (500 единиц), многократные удары — до 350 метров на секунду в квадрате (35 единиц).

Количество циклов сочленения-расчленения достигает 500, что определяет ресурс разъёмного соединения при периодической коммутации. Наработка составляет минимум 1000 часов.

Условия эксплуатации

Изделие рассчитано на работу в расширенном диапазоне климатических воздействий. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, при этом допускаются кратковременные скачки температуры до плюс 110 градусов Цельсия.

Вилка работоспособна при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля, что подтверждает возможность применения в условиях высотной и вакуумной аппаратуры.

1. Рабочее напряжение — до 850 В.
2. Рабочая частота — до 3 МГц.
3. Температура — от минус 60 до плюс 60 градусов с кратковременным повышением до плюс 110 градусов.
4. Пониженное давление — до 1,3 на 10 в минус четвёртой степени паскаля.

Область применения

Благодаря сочетанию мощных и сигнальных контактов, высокой стойкости к вибрации и ударам, а также широкому температурному диапазону, ШР55У35НГ3 востребована в составе электро- и радиоаппаратуры ответственного назначения. Угловой патрубок и исполнение под неэкранированный кабель делают её удобной для монтажа в приборах, пультах управления и блоках сопряжения, где требуется компактная трассировка жгута.

Категория ШР55 объединяет изделия данной серии, а год выпуска, указанный в карточке товара, — 2015. Артикул изделия — 51934.
