ШР55У35НГ3 вилка

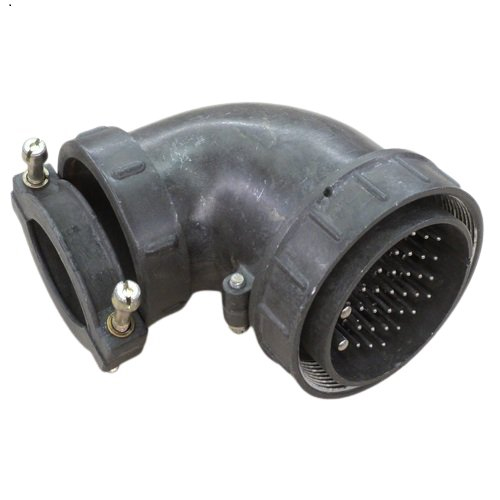

ШР55У35НГ3 — это кабельная вилка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком, предназначенная для надежного электрического соединения в различных аппаратах.

Основные характеристики

Соединитель имеет условный размер корпуса 55, 35 контактов (в основном диаметром 1,5 мм, с некоторыми 3,5 мм), предназначен для неэкранированного кабеля и резьбового сочленения. Максимальное рабочее напряжение постоянного тока — 850 В, рабочий ток на контактах 1,5 мм — до 7 А, на 3,5 мм — до 35 А. Сопротивление контактов минимально: не более 2,5 мОм для 1,5 мм и 0,75 мОм для 3,5 мм.

Эта вилка широко применяется в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре для внутренних и наружных (при защите) установок.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10^{-4} Па. Устойчивость к вибрации: 1–5000 Гц с ускорением 300 м/с², к ударам — до 350 м/с² (многократные) и 5000 м/с² (одиночные). Минимальная наработка — 1000 часов, число сочленений — 500.
