Назначение и область применения

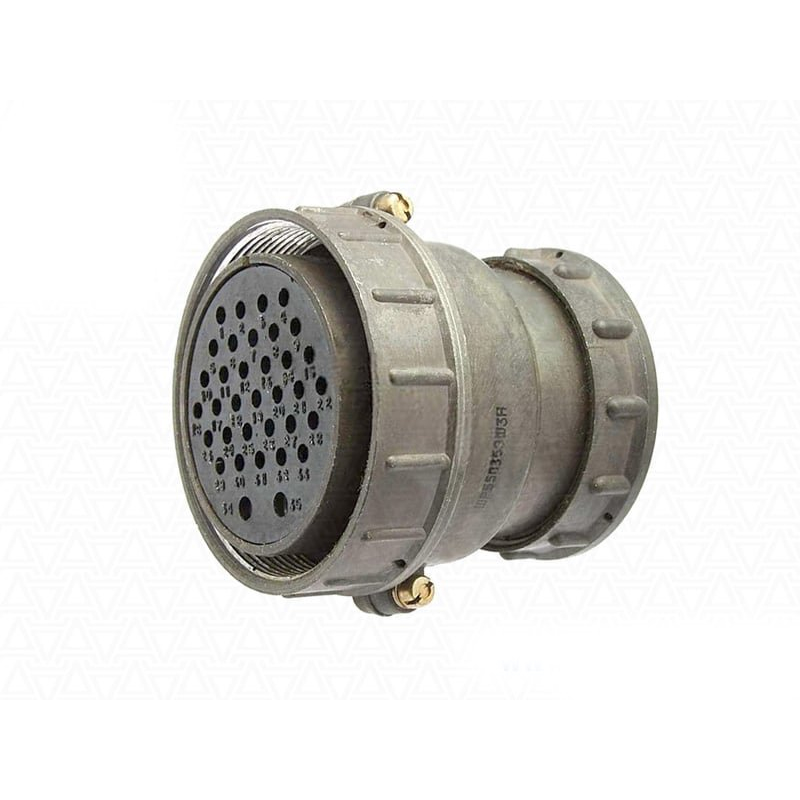

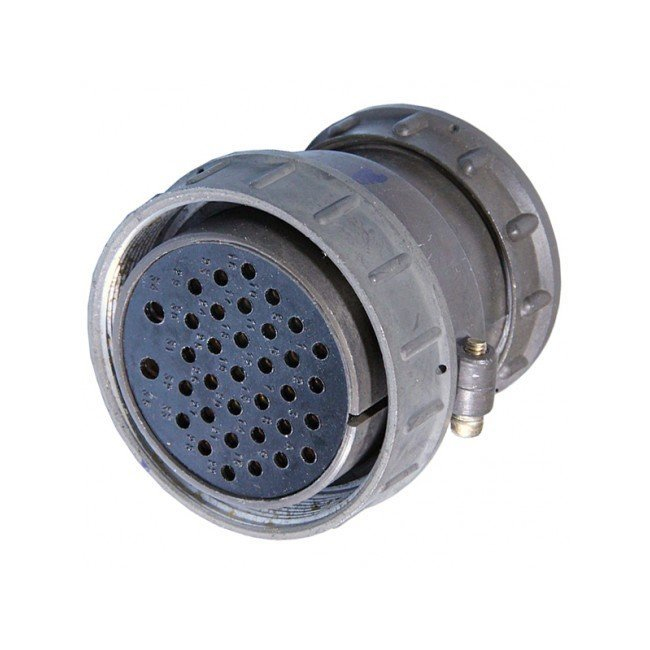

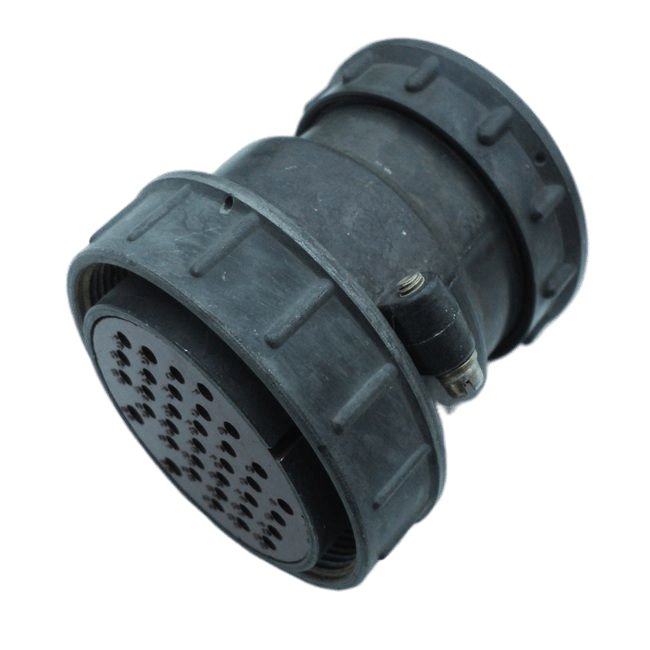

ШР55У35ЭШ3 розетка кабельная представляет собой цилиндрический соединитель общепромышленного назначения, разработанный для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Данное изделие относится к категории ШР55 и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей общего назначения.

Соединитель рассчитан на внутреннее и наружное применение в климатическом исполнении УХЛ при условии обеспечения защиты от пыли и воды. Конструкция розетки предусматривает кабельный тип корпуса и угловой вид патрубка, что позволяет удобно подводить кабель под углом и компактно размещать соединитель в аппаратуре с ограниченным пространством.

Подтверждённые технические особенности

Изделие выпускается по конструкторской документации 1978 года и имеет условный размер корпуса 55. Кабельная розетка оснащена 35 контактами, из которых 33 контакта имеют диаметр 1,5 мм, а 2 контакта — диаметр 3,5 мм. Такое сочетание позволяет одновременно передавать как сигнальные цепи с умеренными токами, так и силовые цепи с повышенной токовой нагрузкой.

Электрические параметры

• Рабочий ток на контактах диаметром 1,5 мм — 7 А.
• Рабочий ток на контактах диаметром 3,5 мм — 35 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Покрытие контактов — серебро.
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контактов диаметром 3,5 мм — 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механические и эксплуатационные параметры

• Количество сочленений-расчленений — не менее 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Габаритные размеры — 101,1×89,4×67,5 мм.

Устойчивость к внешним воздействиям

Соединитель ШР55У35ЭШ3 предназначен для работы в широком диапазоне температур окружающего воздуха от минус 60° С до плюс 60° С. При смене температур с учётом перегрева контактов допустимый диапазон расширяется от минус 60° С до плюс 110° С.

Изделие сохраняет работоспособность при атмосферном пониженном рабочем давлении 1,3×10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.). Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением 300 м/с². Устойчивость к механическим ударам обеспечивается при ускорении одиночного действия 5000 м/с² и многократного действия 350 м/с².

Особенности конструкции и применения

Угловой патрубок розетки обеспечивает отвод кабеля под прямым углом к оси сочленения, что сокращает габаритную глубину монтажа и упрощает прокладку кабельных трасс внутри приборов и шкафов. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации.

Розетка кабельная ШР55У35ЭШ3 используется в составе электро- и радиоаппаратуры, где требуется многократное сочленение и расчленение цепей с сохранением стабильных электрических характеристик. Благодаря запасу по количеству циклов соединения, расширенному температурному диапазону и стойкости к механическим нагрузкам, изделие подходит для ответственных узлов аппаратуры, эксплуатируемой в сложных условиях.
